Série NAVY
Centres d'usinage 5 axes de grande taille conçus pour répondre aux besoins de l'industrie du yachting et des modélistes.
Les centres d’usinage à 5 axes de la Série NAVY sont conçus pour répondre aux besoins de production les plus exigeants des chantiers navals (yachting) et des fabricants de grands modèles. La vaste gamme de modèles et d’accessoires disponibles permet de satisfaire toutes les exigences dimensionnelles et technologiques, en offrant des configurations avancées et personnalisées.
Description

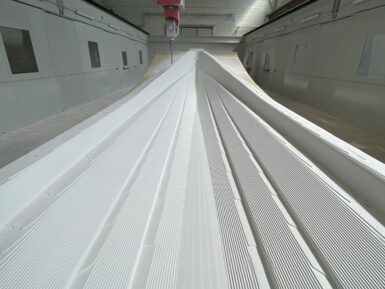

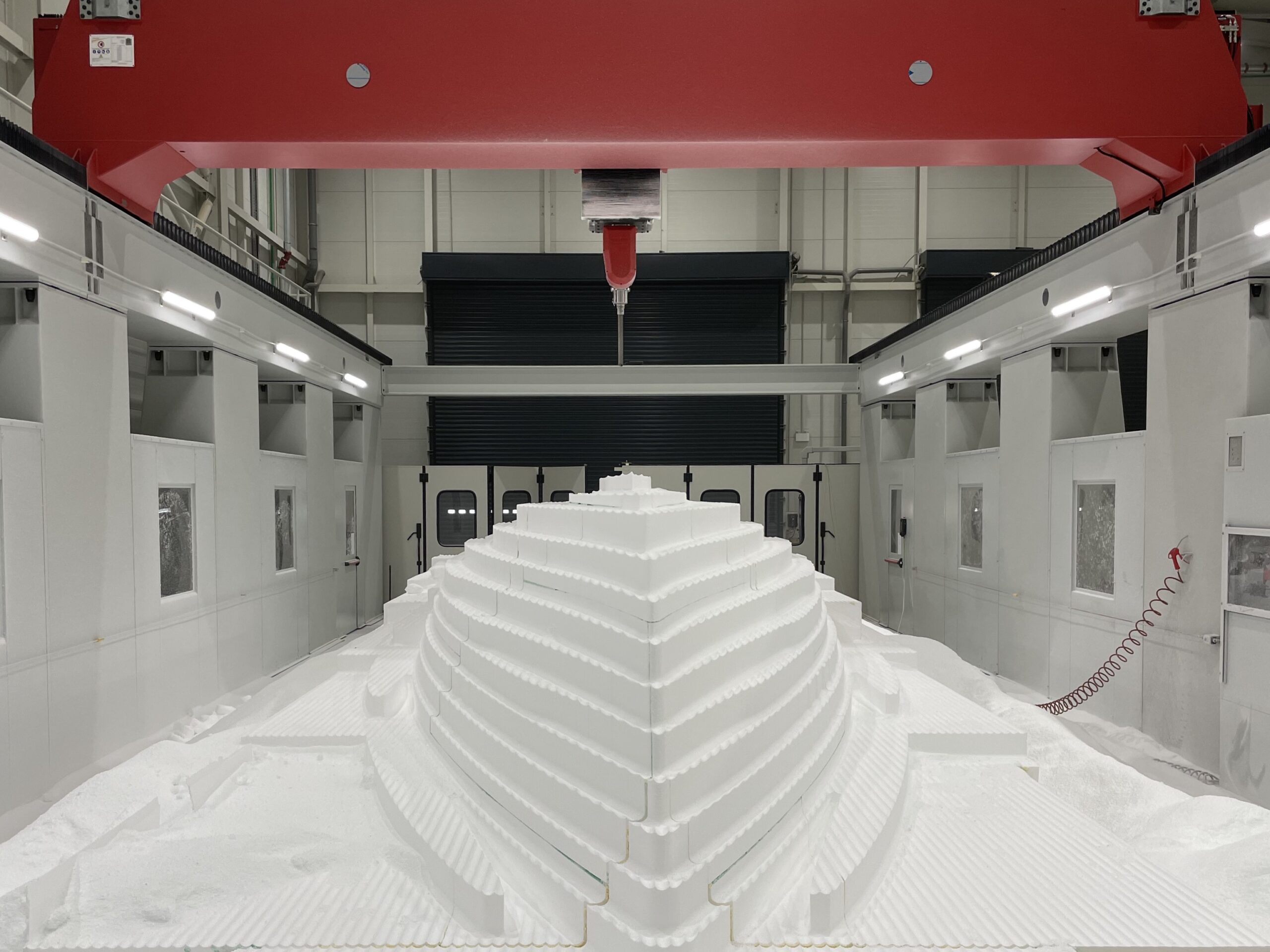

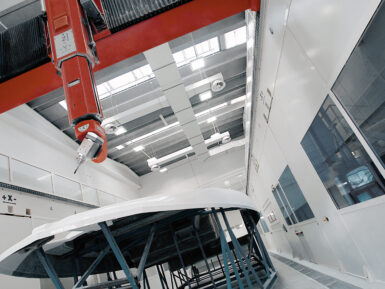

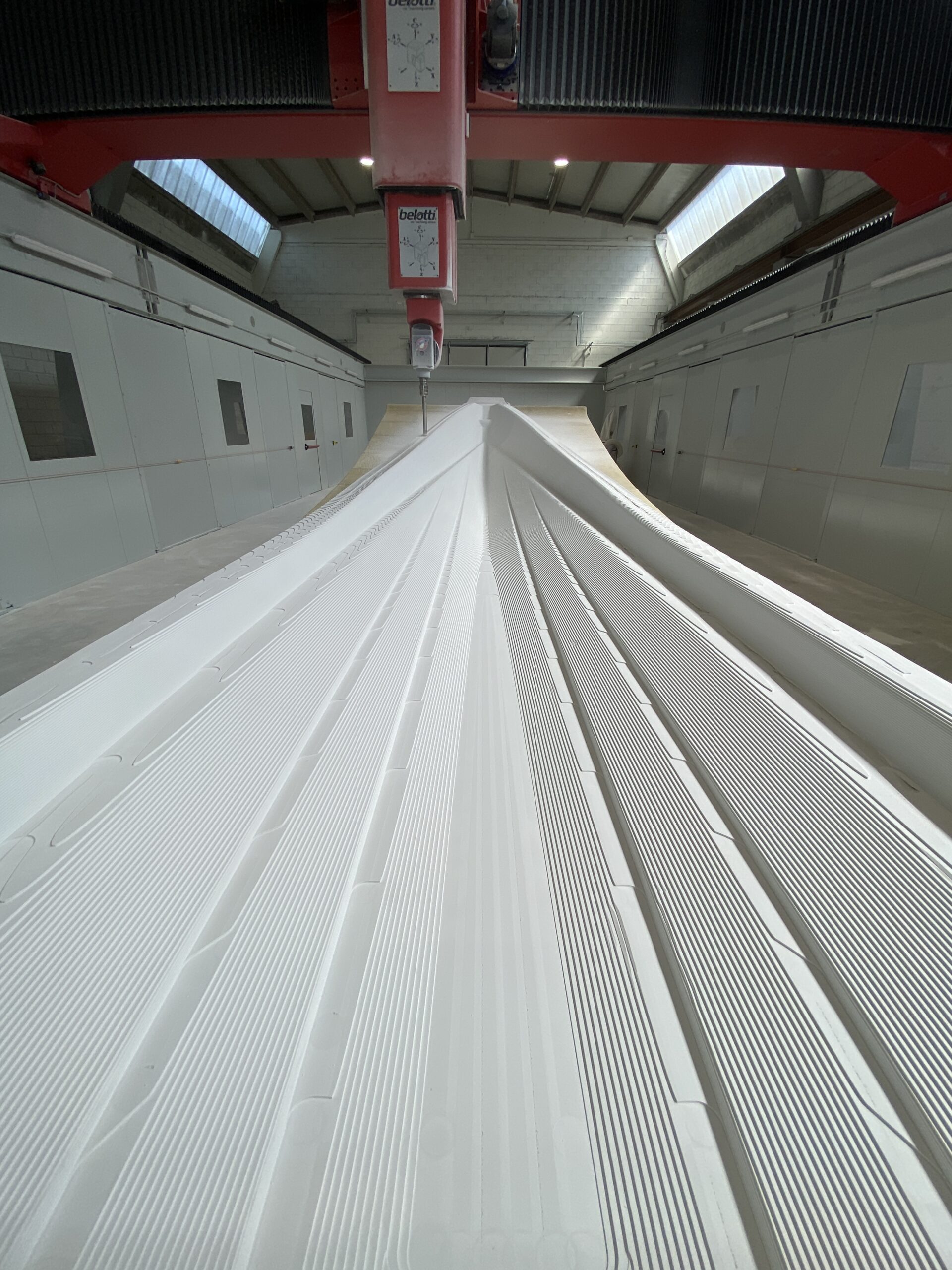

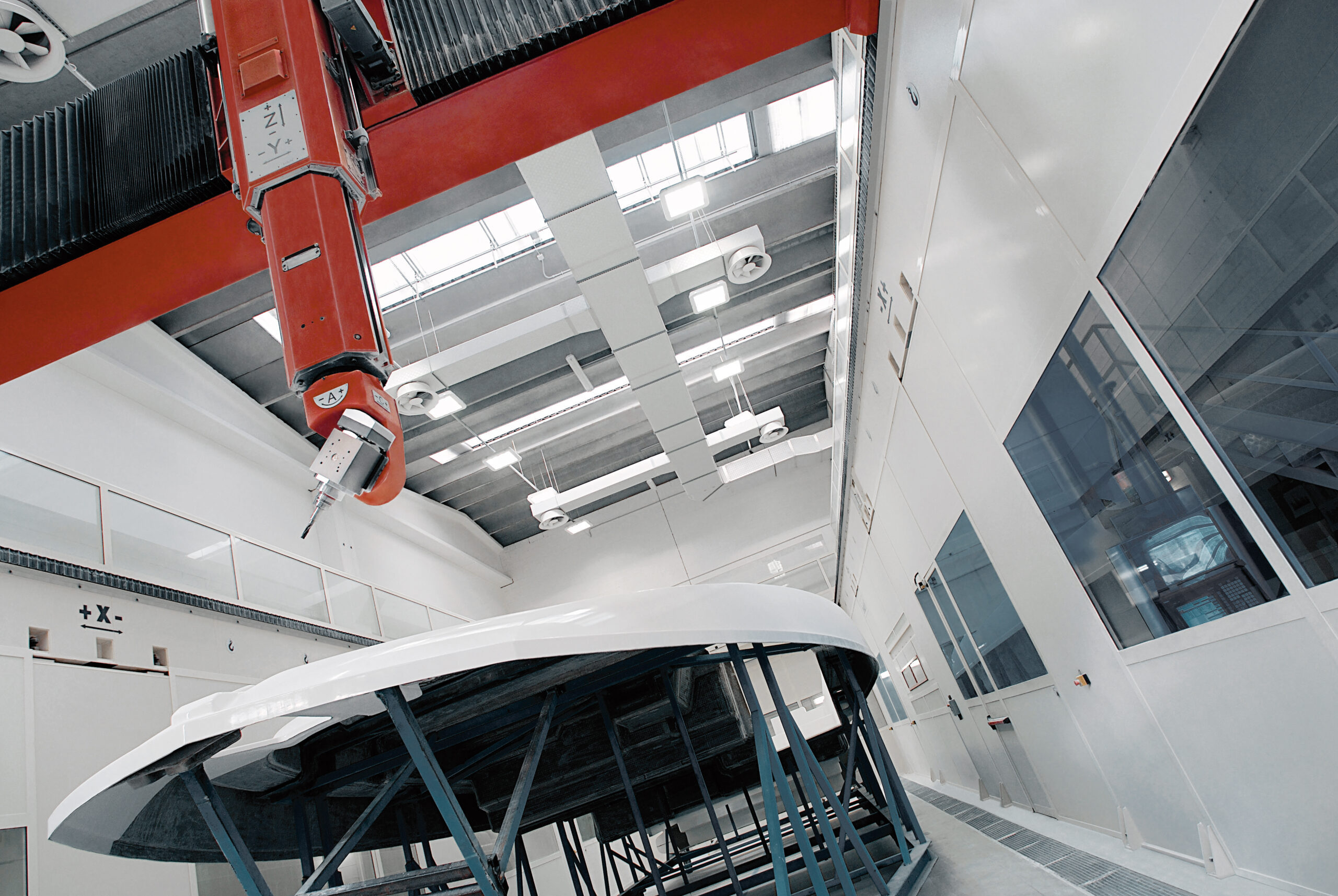

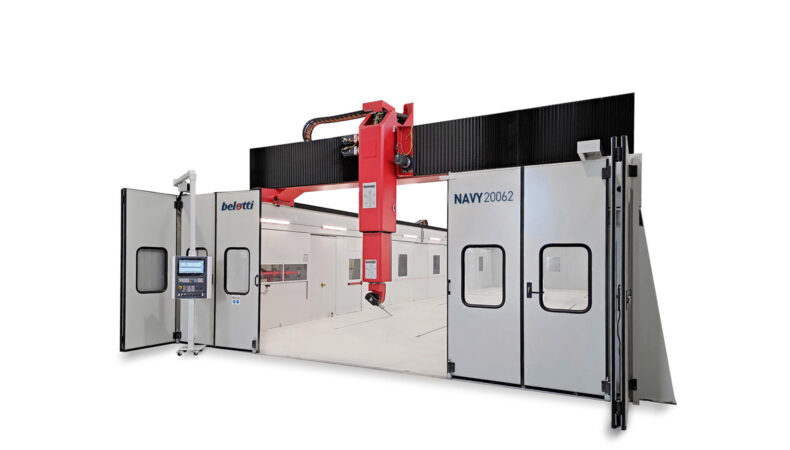

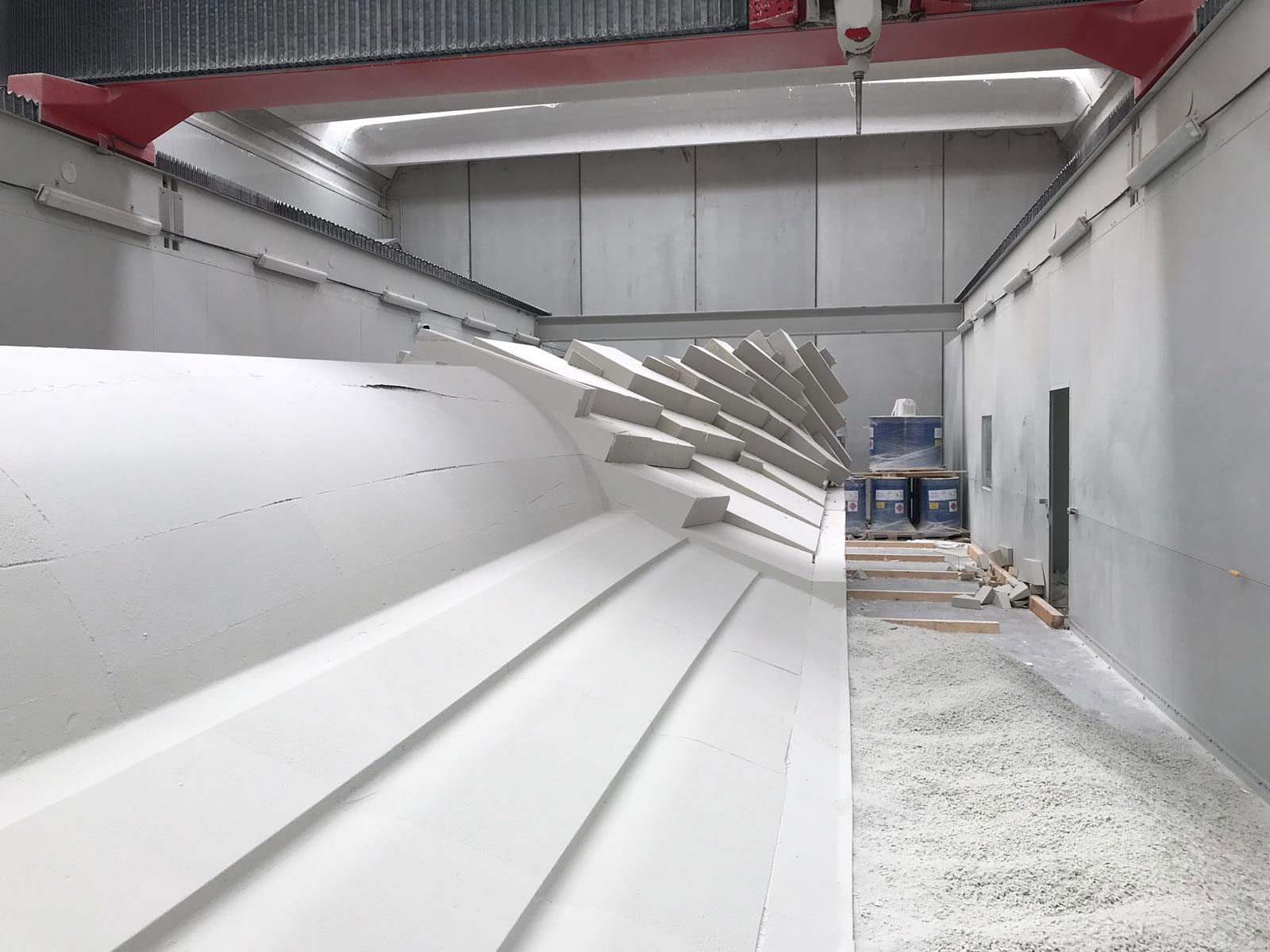

La Série NAVY de Belotti propose des centres d’usinage CNC adaptés aux particularités des chantiers navals et des modélistes. La flexibilité des configurations en termes de dimensions permet d’usiner aussi bien des modèles que des pièces finales/structurelles de petits et moyens/grands navires : de la découpe de modèles en résine au détourage de coques en fibre de verre et d’autres matériaux composites à haute résistance. Un seul centre d’usinage à commande numérique, avancé et multifonctionnel, offre une flexibilité maximale et permet d’effectuer tout type d’opération de modélisation et de détourage sur les coques, les ponts et les composants, sans distinction.

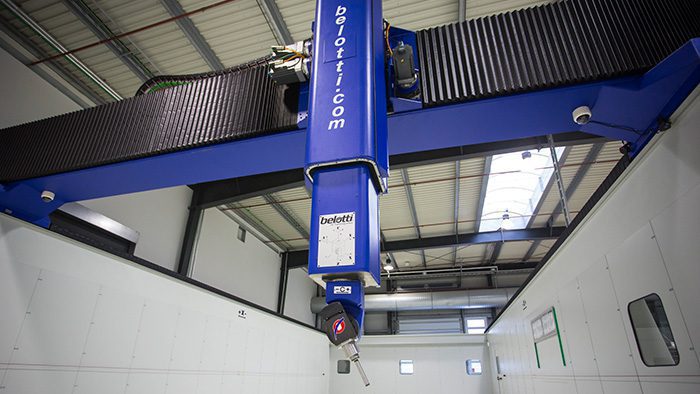

La structure rigide et cartésienne, équipée d’un pont suspendu, est conçue pour offrir une combinaison unique de performances : temps d’usinage réduit, flexibilité, finition de surface de haute qualité et durabilité.
La capacité de production peut encore être augmentée par l’installation d’un deuxième pont indépendant pour l’usinage simultané de pièces différentes ou de la même pièce.
Les cabines intégrales, les grilles d’extraction des poussières, les systèmes de poussée et de traction et les dispositifs de sécurité actifs/passifs contribuent à améliorer considérablement la sécurité des centres d’usinage Belotti, choisis par de nombreux chantiers navals renommés dans le monde entier.
Contactez-nous pour obtenir des plus amples informations techniques ou commerciales ou pour demander une présentation en ligne.
Domaines d'application
- Nautique
- Modèles et moules
- Ferroviaire
- Énergie et construction
Matériaux usinables
- Resines
- Composites
Caractéristiques techniques

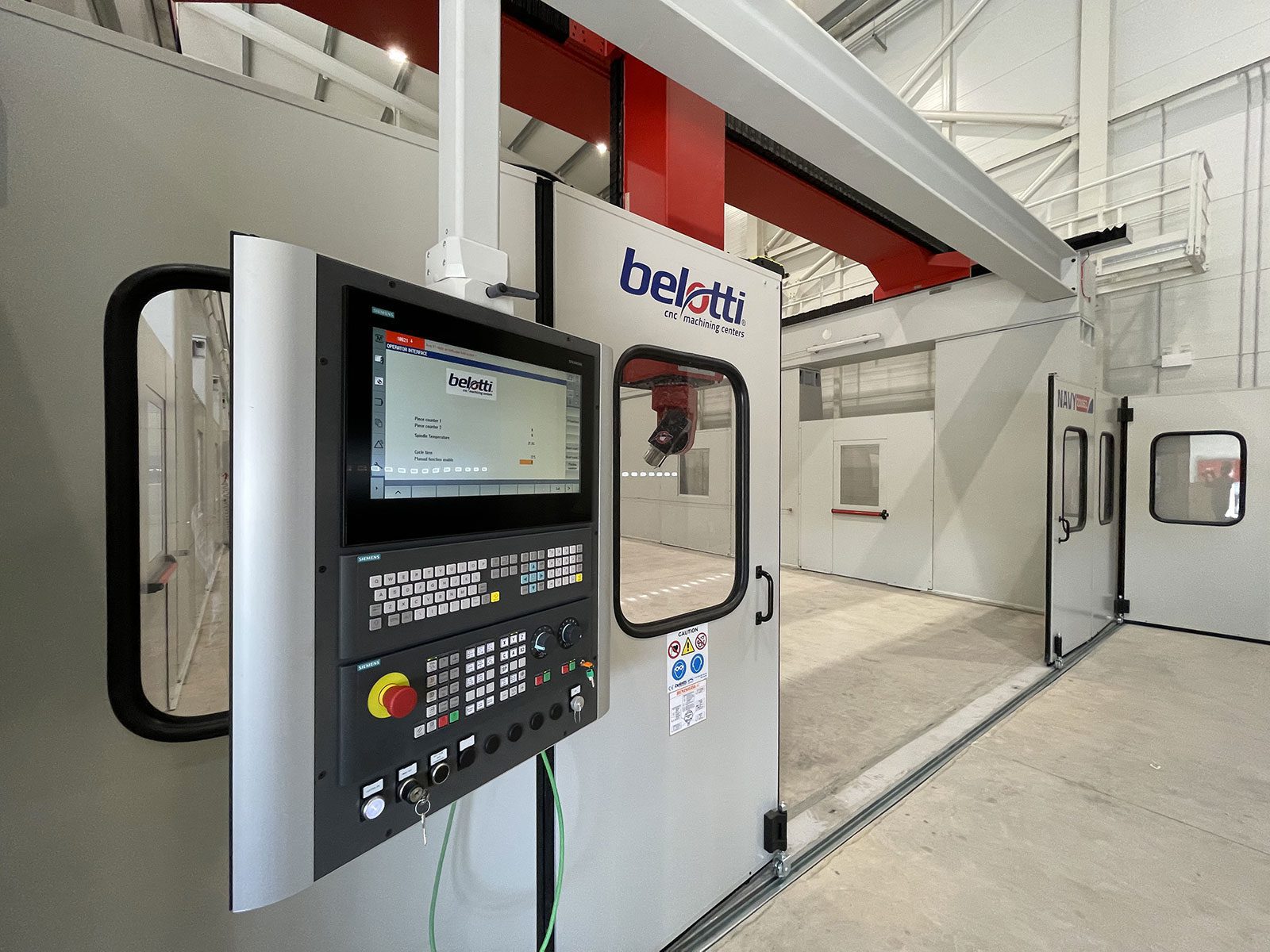

| Axe | X | Y | Z | C | A |
|---|---|---|---|---|---|
| Course | 2,6/6/8/12/17/20/23/30/43 m | 3,2/4,2/5,2/6,2/7,2/8,8 m | 1,5/2/3/3,3/4,2/5,3/6,9 m | +/- 270° | +/- 120° |
| Vitesse | 100 m/min | 45 m/min | 44 tr/min | 40 tr/min | |
| Electrobroche | De 15 kW à 42 kW avec une rotation maximale de 24 000 tr/min | ||||
| CNC | Fanuc, Heidenhain, Siemens | ||||

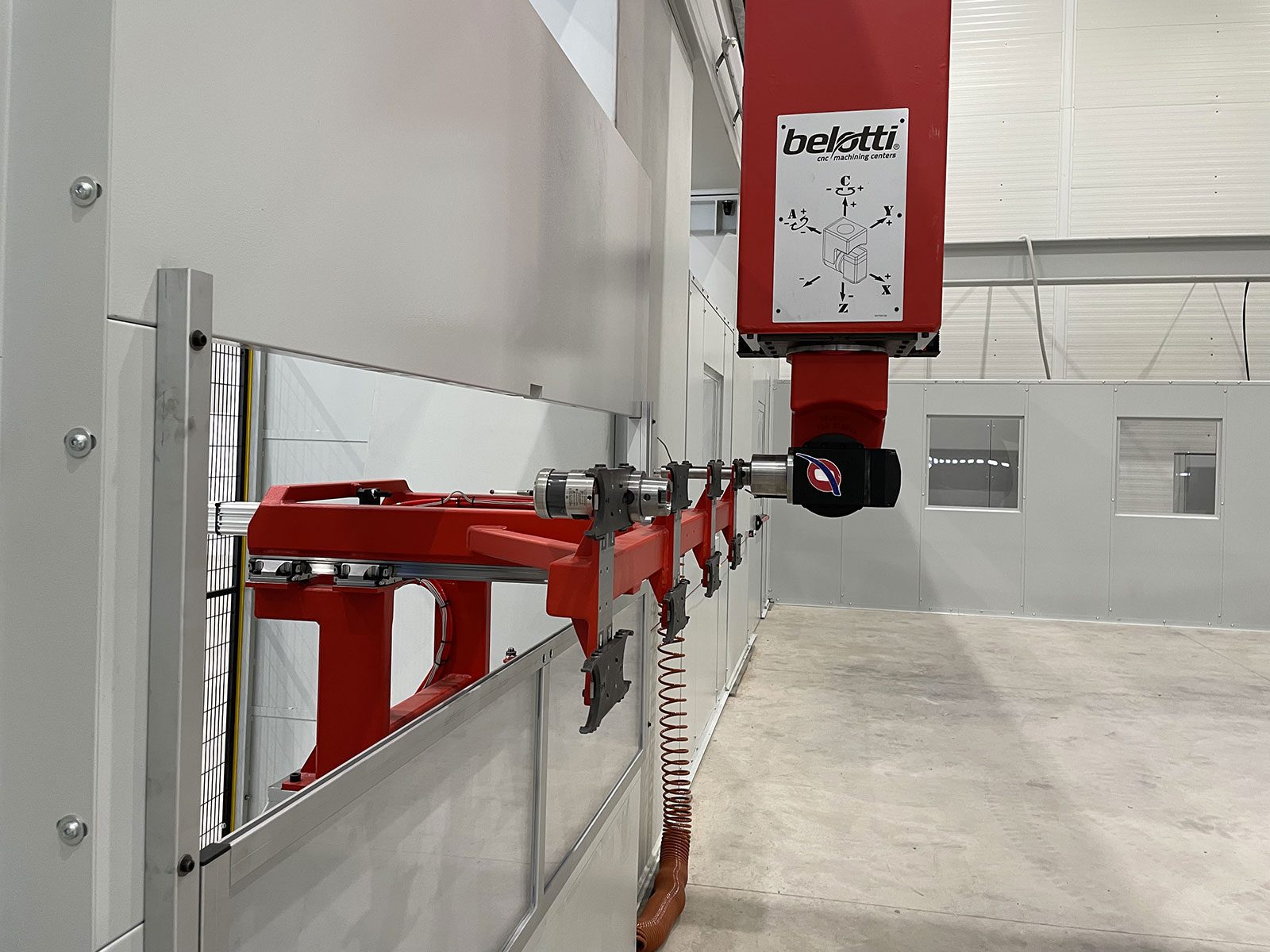

| Changeur d'outils | De 16 à 60 positions | ||||
| Précision linéaire | ≤ 0,035 mm/m pour les axes linéaires | ||||
| Précision rotative | +/- 24 arcsec pour les axes rotatifs | ||||

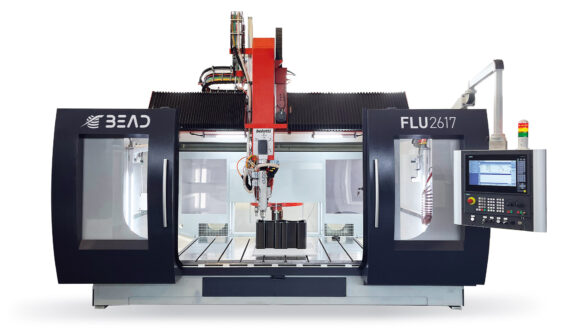

| Technologies combinables | Impression 3D | ||||

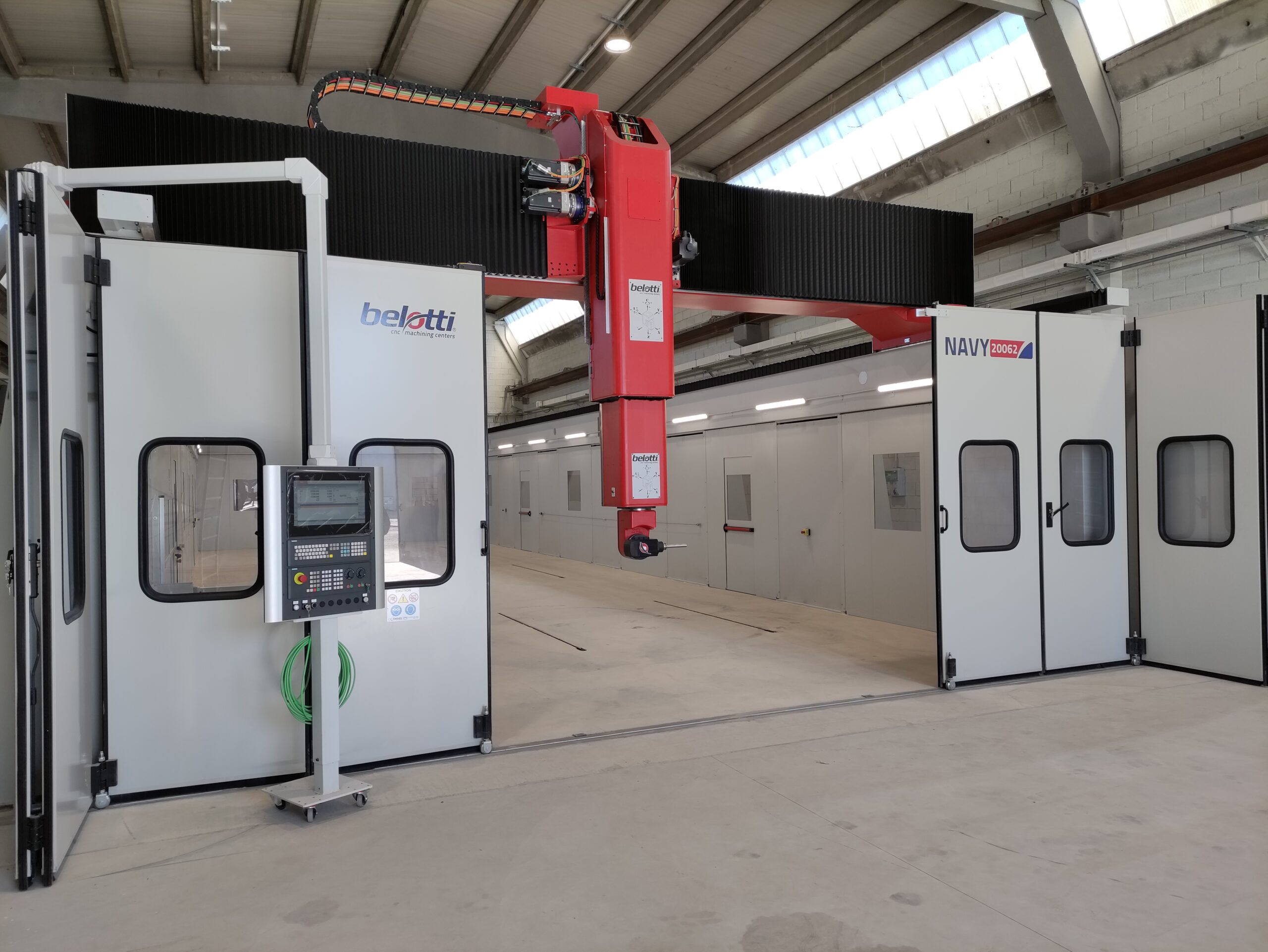

Galerie de photos
Accessoires

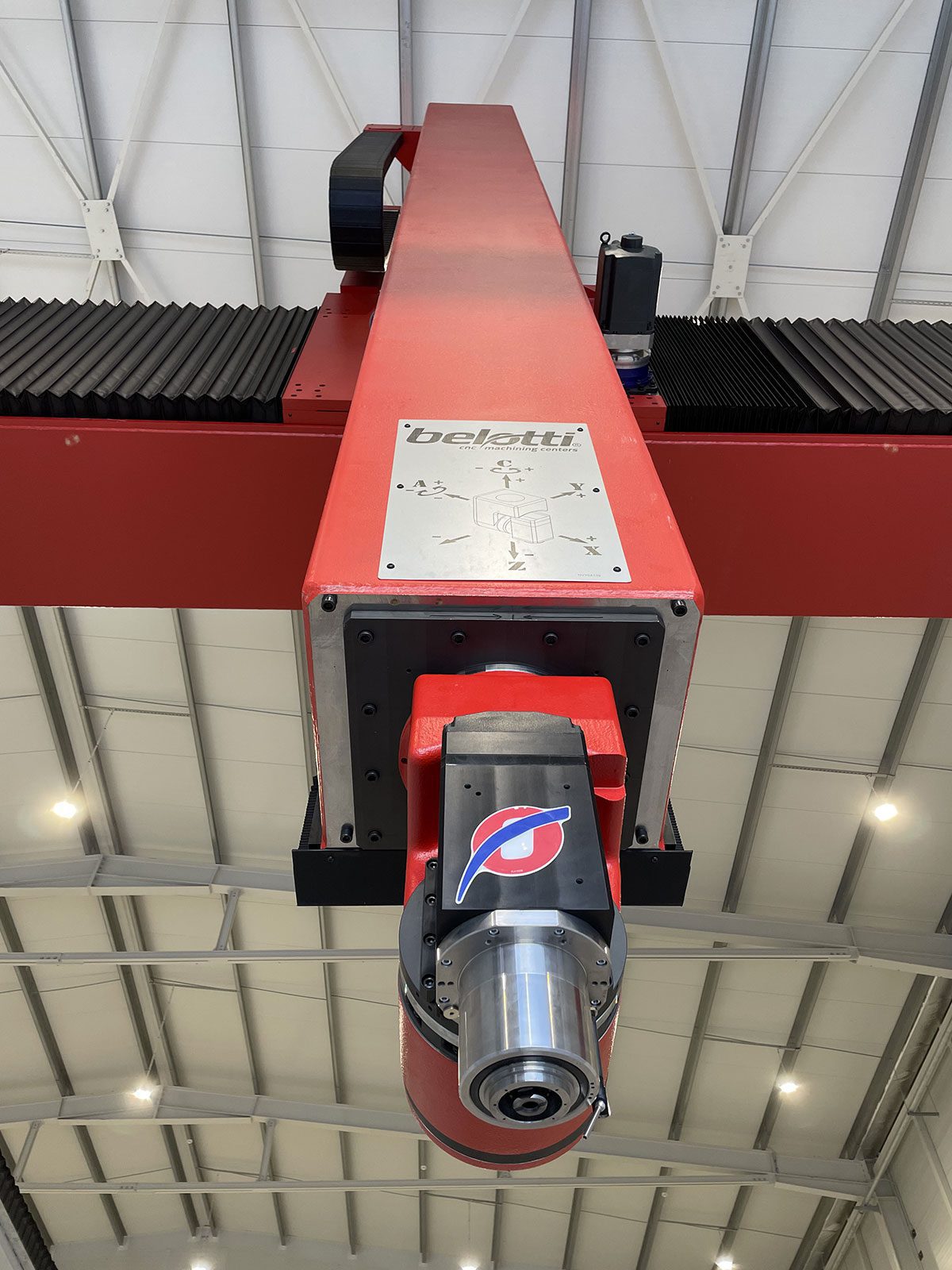

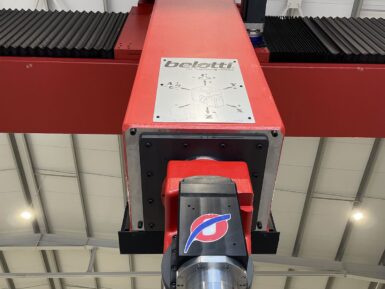

Tête monobroche 5 axes jusqu'à 42 kW
Tête monobroche permettant l’inclinaison et l’orientation tridimensionnelle de l’outil. Équipée de servomoteurs avec réducteurs et d’un système de mesure directe, elle garantit un usinage dynamique et précis. La tête est équipée d’un système de serrage de l’axe rotatif pour une plus grande rigidité d’usinage.
Grilles d'aspiration des poussières + coiffe d'aspiration + cabine intégrale
Le centre d’usinage est équipé de grilles d’aspiration des poussières qui peuvent être reliées à un système d’aspiration par l’intermédiaire de collecteurs arrière.
La coiffe d’aspiration, commandée électroniquement ou pneumatiquement, aspire la poussière pendant les opérations d’usinage à 5 axes, tandis que la cabine intégrale, fabriquée en acier pour accueillir des panneaux insonorisant, garantit le respect des réglementations en matière de bruit et un environnement de travail propre et sûr.
Système de push and pull
Système d’aspiration avec différents débits en fonction du volume de la machine, caractérisé par des entrées d’aspiration sur un côté de la cabine et des entrées de réintégration de l’air filtré sur le côté opposé. Ce système, particulièrement adapté aux environnements très poussiéreux, garantit une plus grande propreté et sécurité grâce à une évacuation plus efficace de la poussière générée par l’usinage et au flux d’air créé à l’intérieur de la cabine.

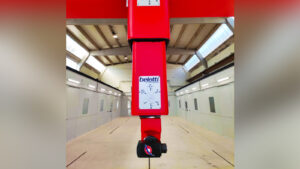

Axe Z télescopique
Système d’axe Z télescopique rétractable pour les centres d’usinage dont l’axe Z est supérieur à 4 500 mm. Il est possible de dimensionner la hauteur de la machine en fonction de la hauteur (même réduite) de l’usine, ce qui permet d’usiner des pièces de grandes dimensions.

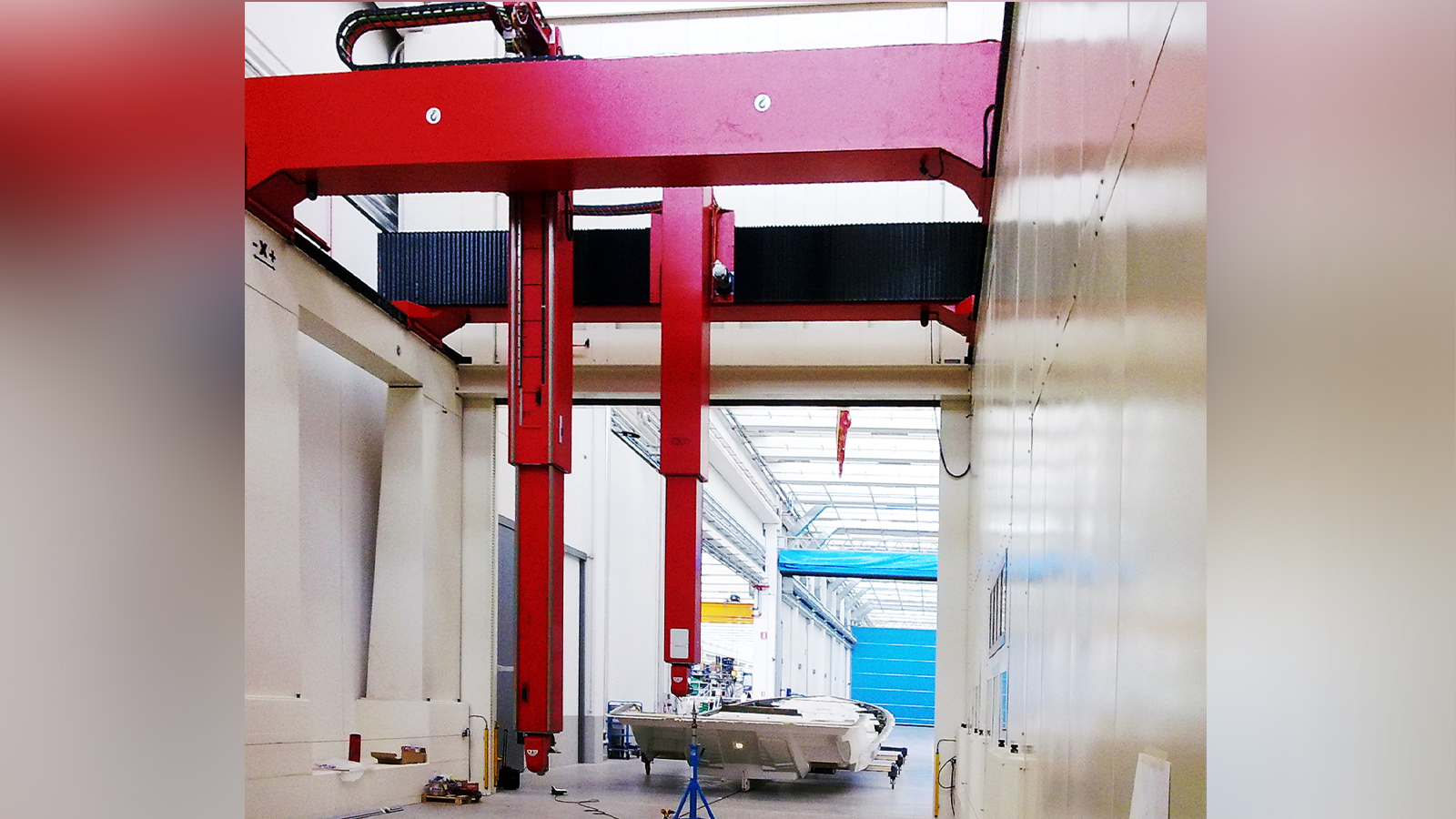

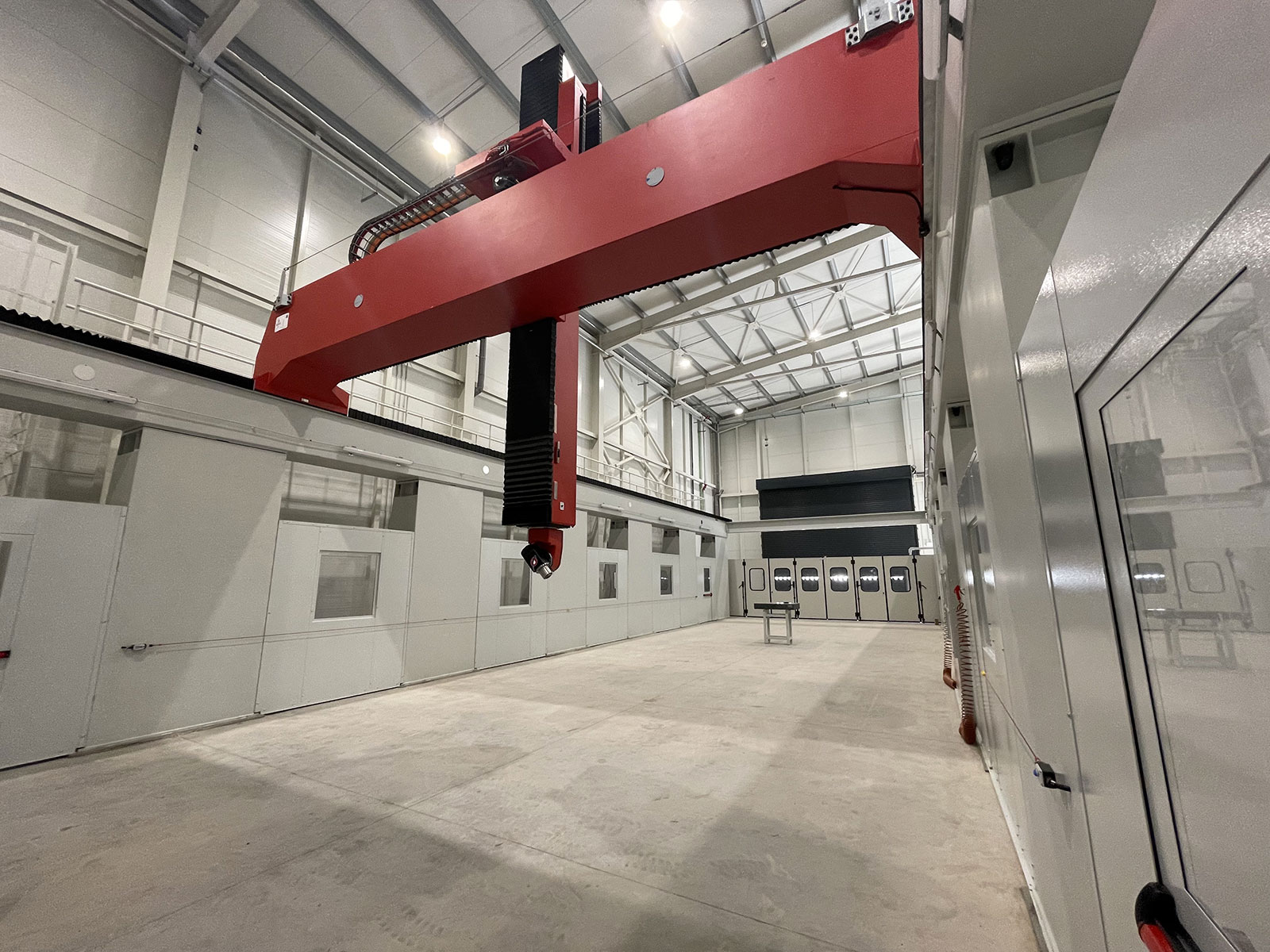

Double pont
Deuxième pont indépendant équipé de la même tête de découpe que le premier pont ou de têtes différentes. La solution idéale pour augmenter la productivité et la flexibilité de la machine.

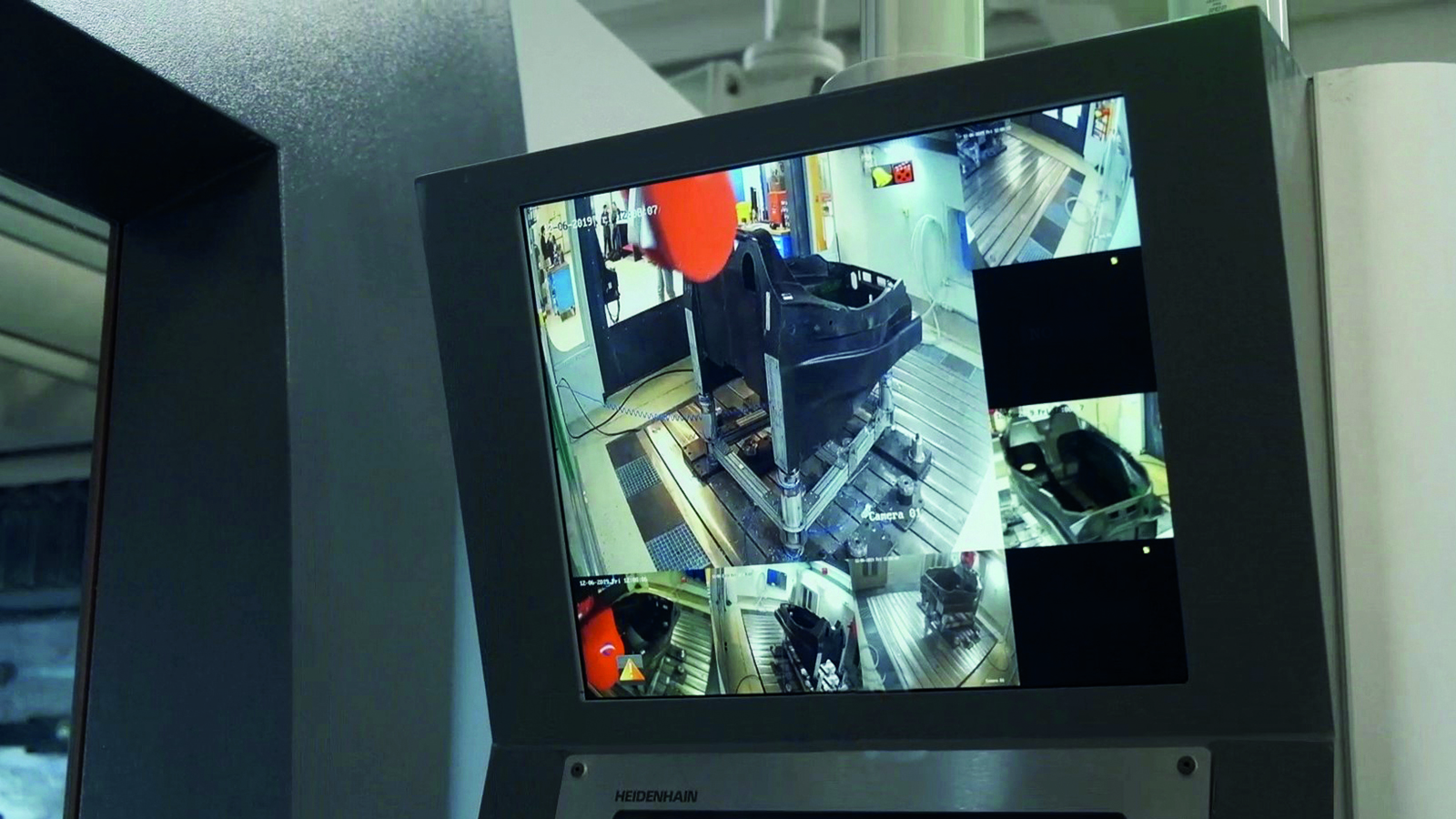

Caméras de vision
Caméras de vision dans le logement de la broche pour la vérification et la surveillance du cycle de travail pendant l’usinage sans personnel.
