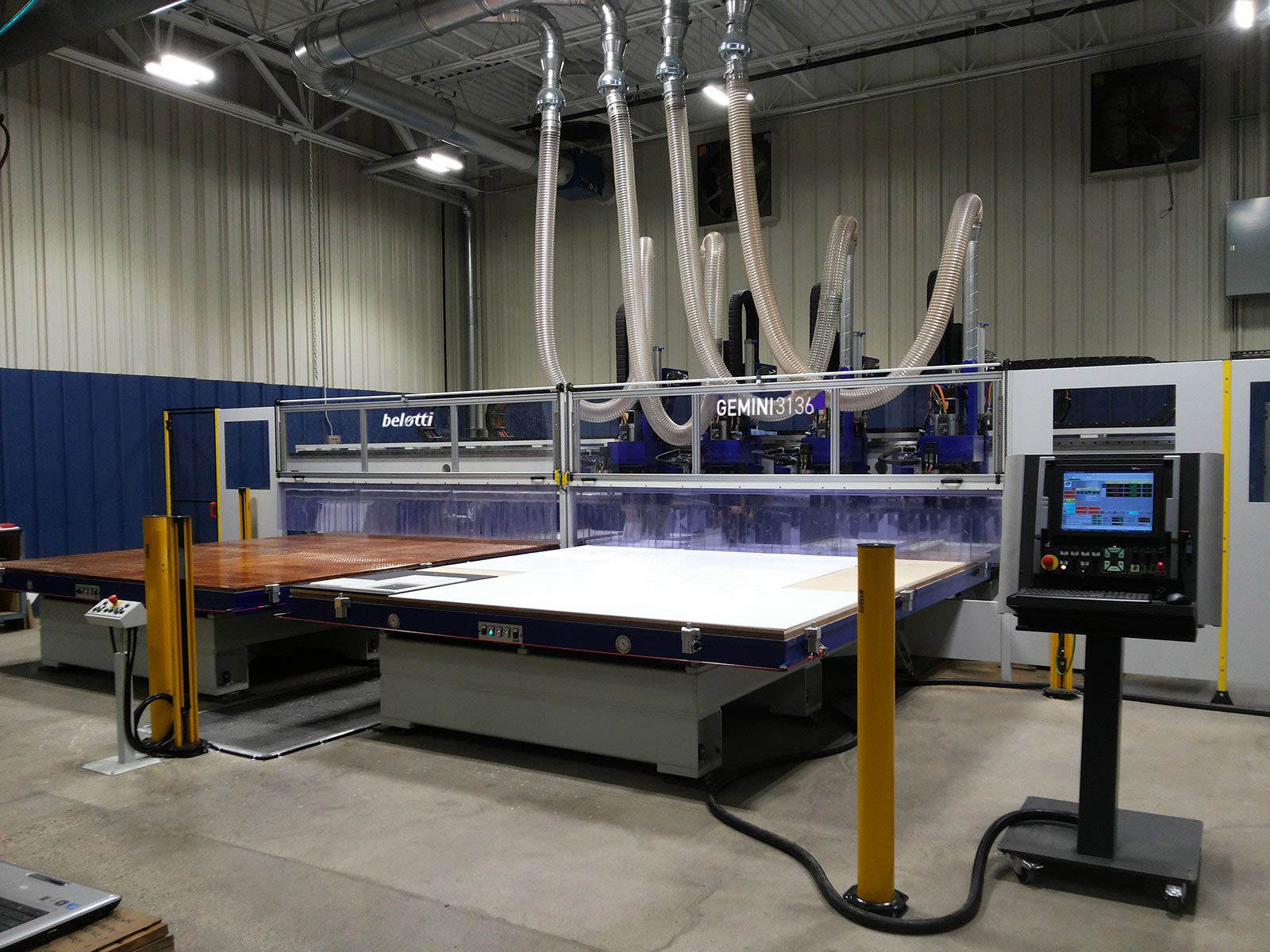

Série GEMINI
Centres d'usinage à 3 axes pour l'usinage des matériaux plastiques et composites.
La Série GEMINI est la plus performante pour l’usinage des matières plastiques et composites, grâce à sa solution de cycle pendulaire qui élimine les temps d’arrêt.
Description

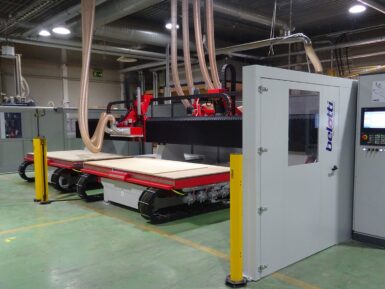

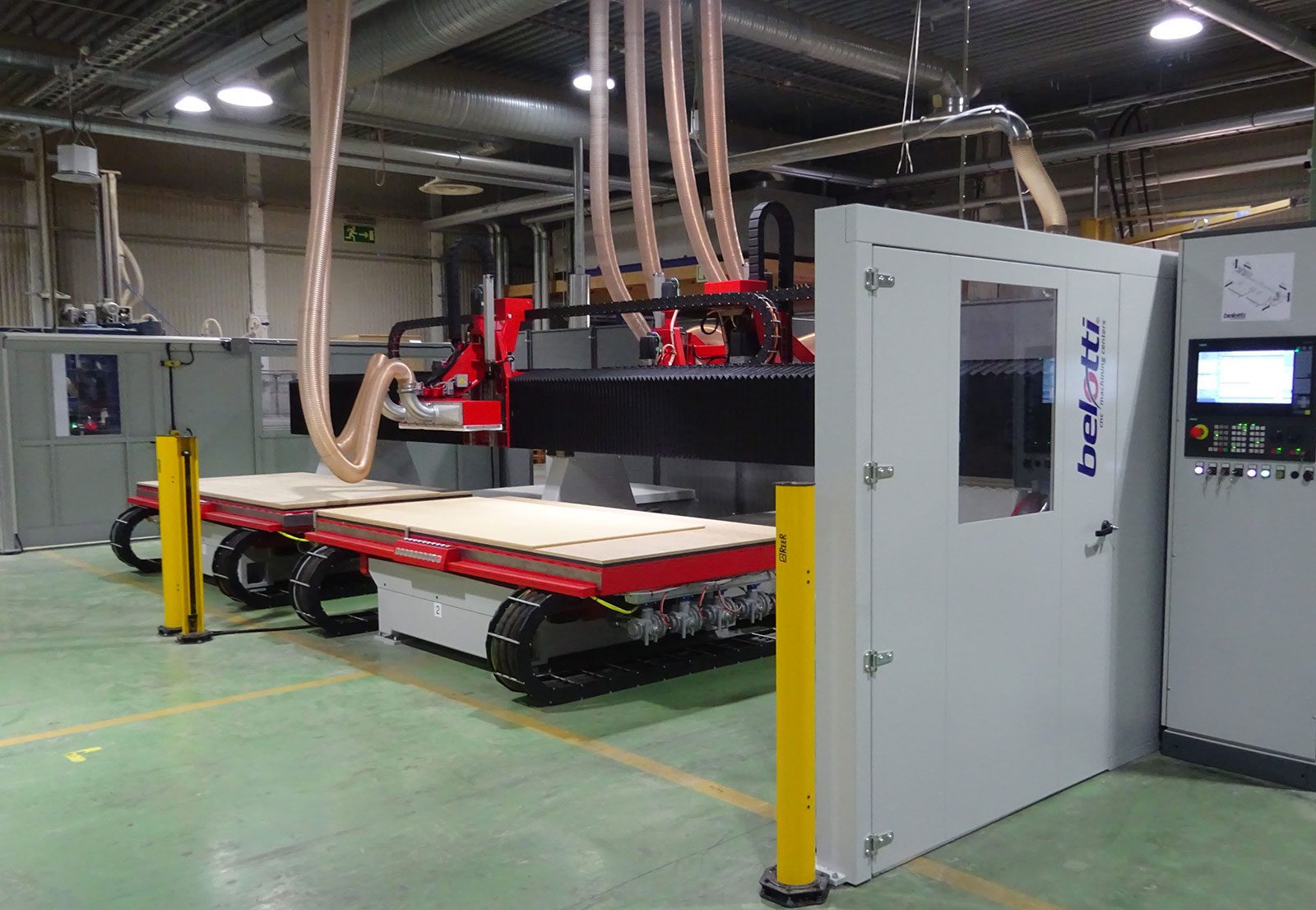

Les centres d’usinage Belotti GEMINI garantissent une efficacité extrême grâce à des temps de production optimisés et à une qualité de finition optimale. La structure, avec pont fixe et tables mobiles, est constituée d’une base rigide en acier soudé, traitée thermiquement pour une plus grande stabilité. Le mouvement longitudinal X, avec système de crémaillère, est obtenu en déplaçant l’axe Z de droite à gauche, où se trouve la vis à billes qui déplace l’axe vertical (axe Z). Les mouvements transversaux (axes Y et V) gèrent les tables de travail – indépendantes les unes des autres – avec des systèmes de déplacement de haute précision.
Contactez-nous pour obtenir des plus amples informations techniques ou commerciales ou pour demander une présentation en ligne.
Domaines d'application
- Nautique
- Énergie et construction
- Emballage
Matériaux usinables
- Composites
- Plastiques
- Plastiques techniques
- Resines
Caractéristiques techniques
| Axe | X | Y | Z | C | A |
|---|---|---|---|---|---|
| Course | sur mesure | sur mesure | sur mesure | +/- 270° | +/- 120° |
| Vitesse | 60 m/min | 40 m/min | 30 m/min | 44 tr/min | 40 tr/min |
| Electrobroche | De 15 kW à 22 kW avec une rotation maximale de 24 000 tr/min | ||||
| CNC | Siemens, Osai | ||||
| Changeur d'outils | De 12 à 60 positions | ||||
| Précision linéaire | ≤ 0,03 mm/m pour les axes linéaires | ||||
| Précision rotative | +/- 15 arcsec pour les axes rotatifs | ||||
Galerie de photos
Accessoires
Tête Performance 5 axes jusqu'à 22 kW
Tête 5 axes avec électrobroche, encodeur en direct et système de verrouillage pneumatique des axes rotatifs. Peut être utilisée en remplacement de la version 3 axes ou installée comme deuxième tête 5 axes indépendante (solution double tête).
Tête multiple à entraxe variable
Tête avant combinée à la tête arrière + Système de chargement-déchargement

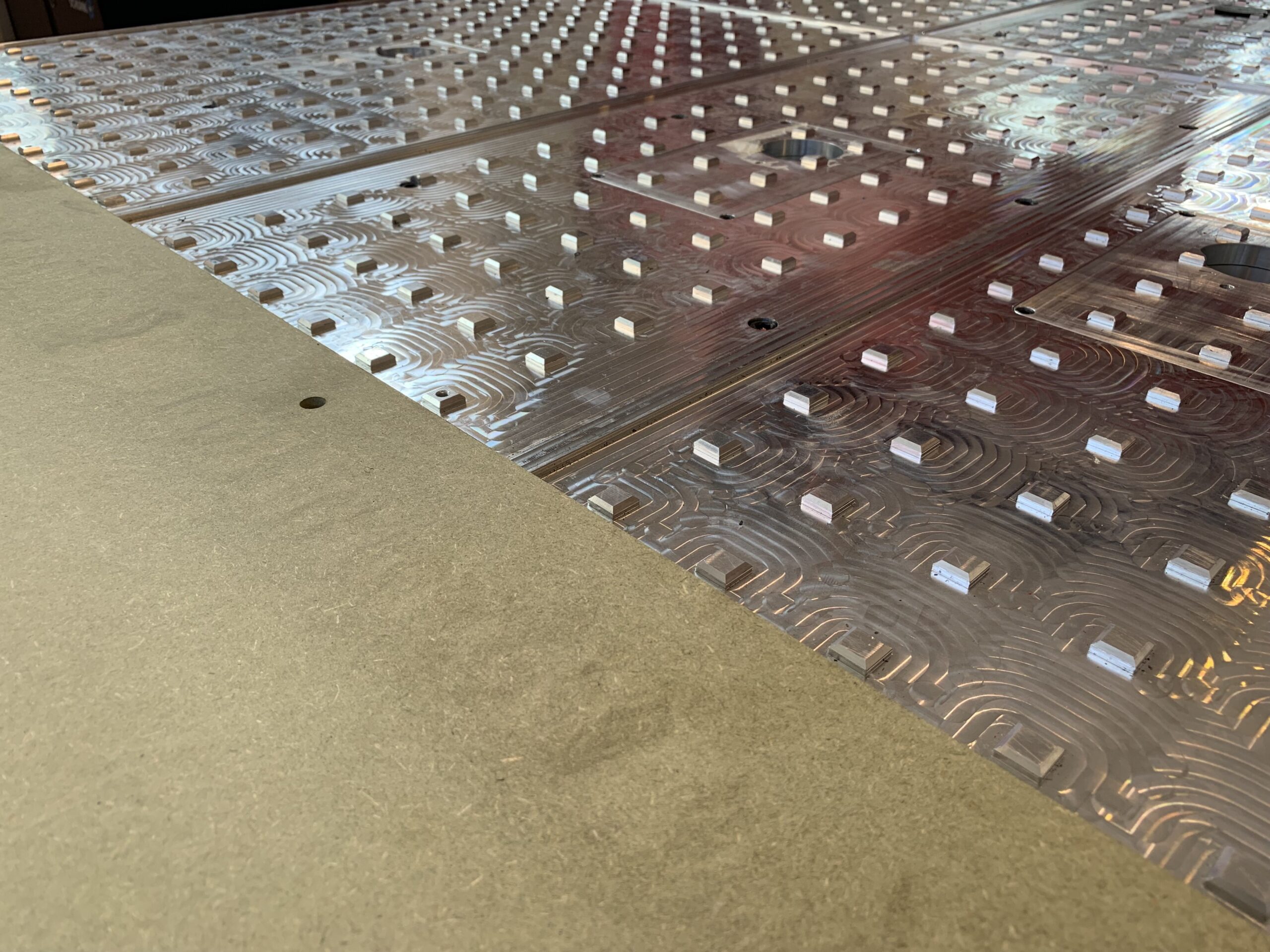

Table d'aspiration en aluminium avec panneau MDF
Table en aluminium sur laquelle sont vissés des panneaux en matériau MDF (moyenne densité), spécialement conçus pour l’usinage des plaques d’aluminium. La table est divisée en 12 zones, gérées automatiquement par la commande numérique, équipées d’électrovannes de vide et de vacuostats préréglés pour contrôler le seuil minimum de vide sur la pièce afin d’obtenir un serrage sûr. Le panneau MDF peut être retiré en cas de serrage mécanique. Tous les accessoires peuvent être fixés sur des rainures en T spéciales.
Unité de lame avec positionnement automatique de 0 à 90°
Unité de perçage jusqu'à 336 broches d'agrégats
