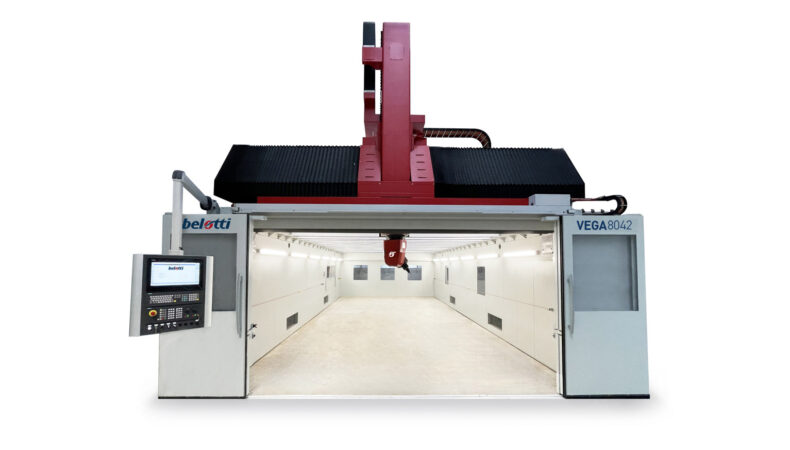

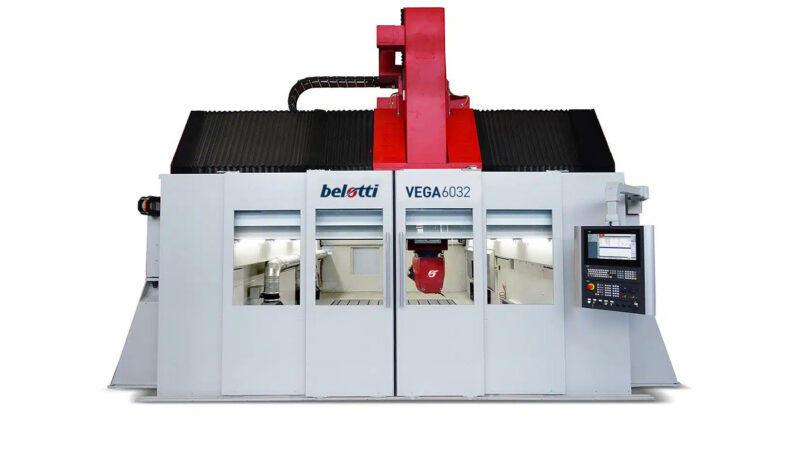

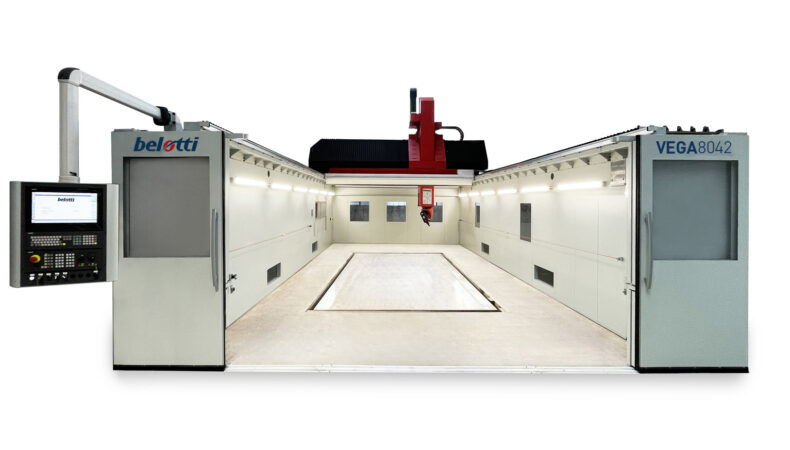

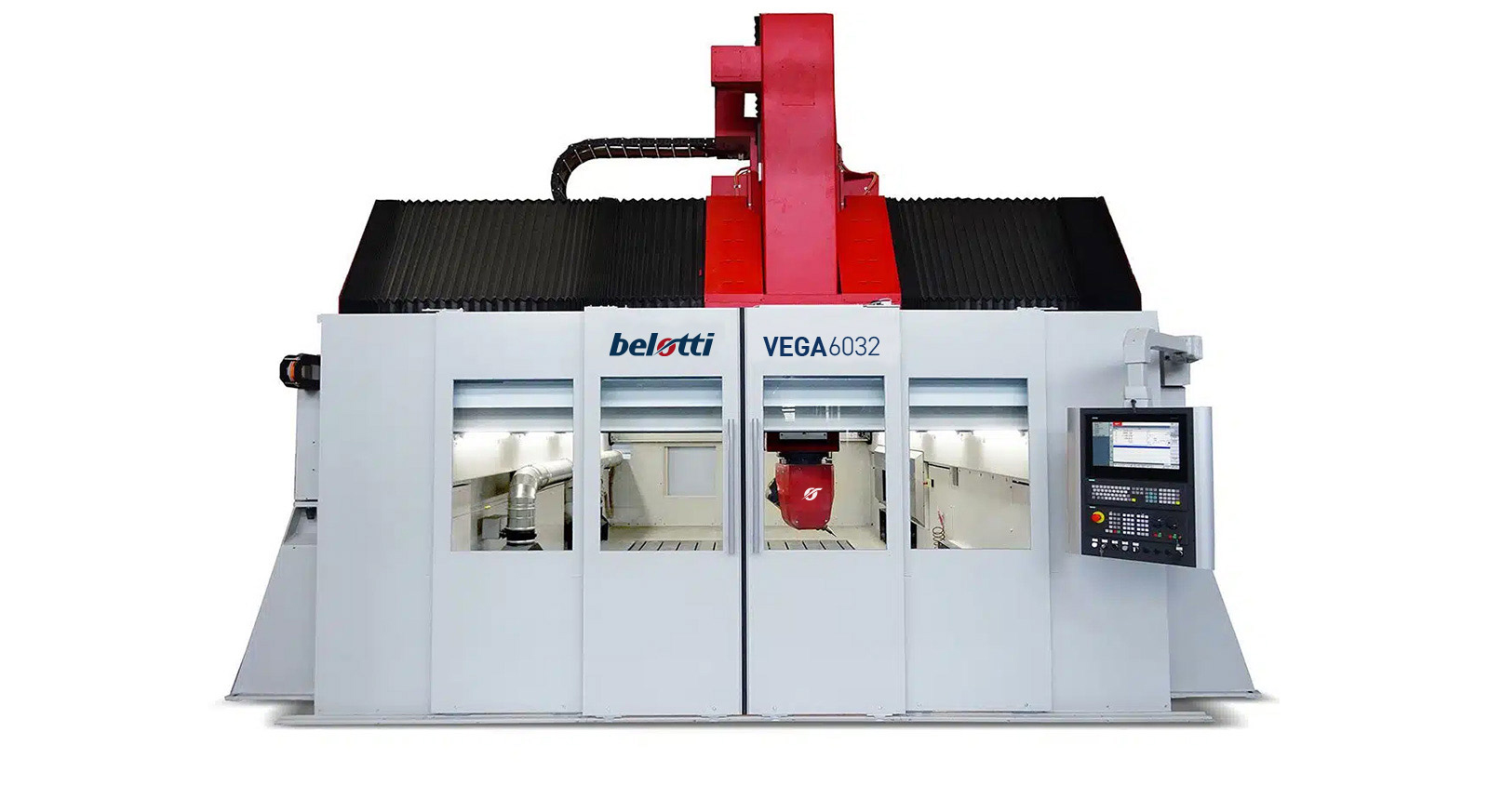

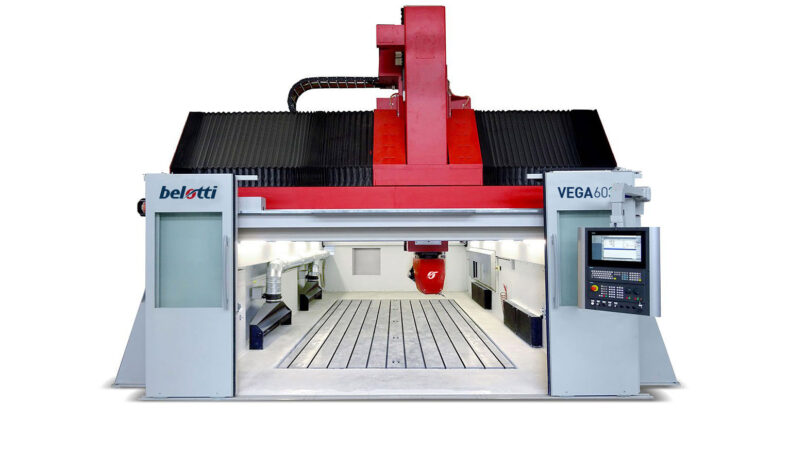

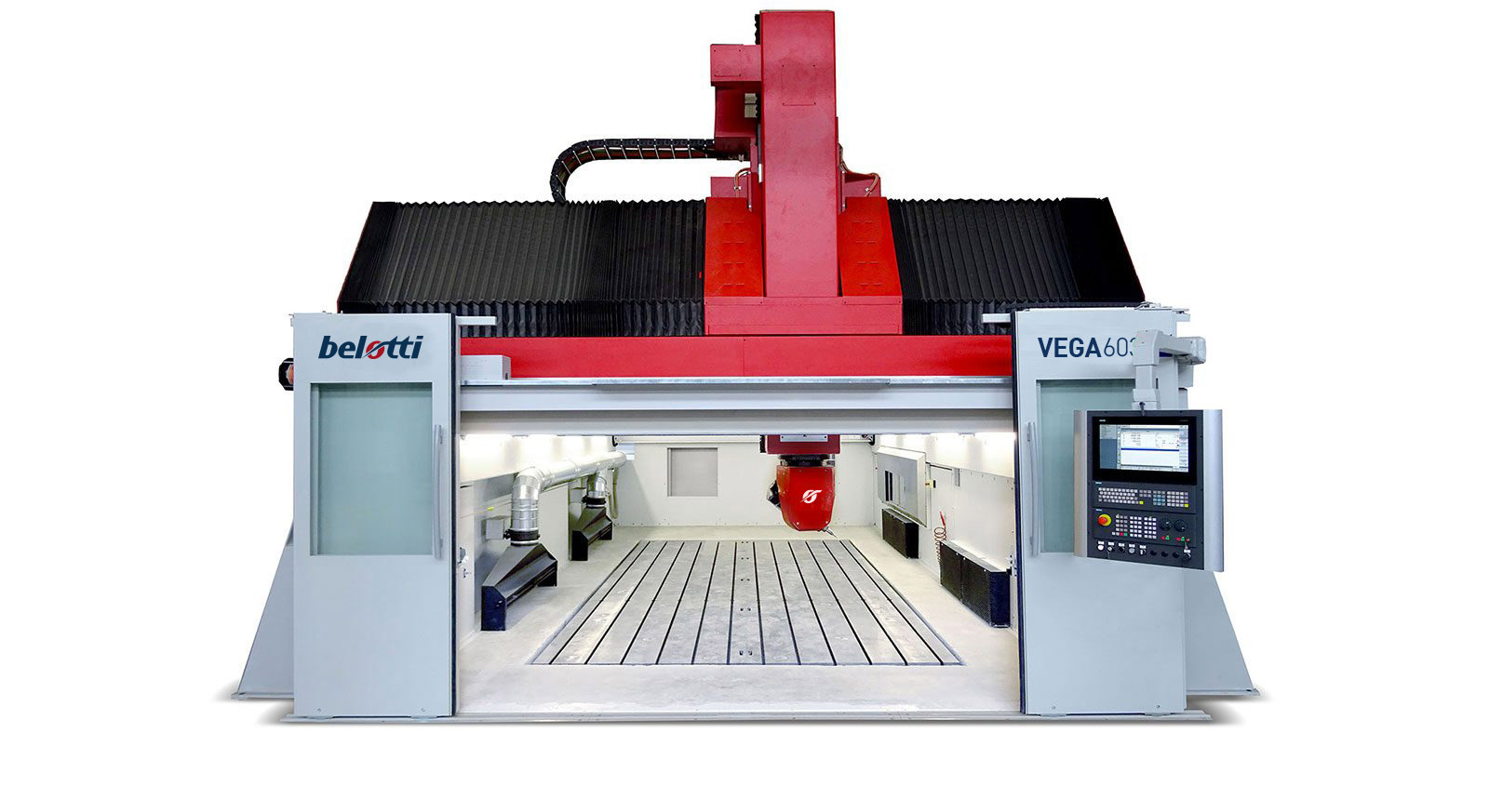

Serie VEGA
Centros de mecanizado de pórtico de alta velocidad para el mecanizado de grandes componentes en materiales compuestos y prototipos de resina.
La Serie VEGA ofrece centros de mecanizado de pórtico de alta velocidad, ideales para garantizar la máxima precisión en la producción de modelos y prototipos de resina para centros de estilo y grandes componentes en materiales compuestos.
Descripción
Los centros de mecanizado CNC de pórtico de alta velocidad de la Serie VEGA son el resultado de la larga experiencia de Belotti en la producción de tecnologías de 5 ejes para el fresado de carbono y aluminio, diseñadas para satisfacer las necesidades de producción de los sectores automotriz, aeronáutico y náutico, y más en general de los principales modelistas y fabricantes de componentes en materiales compuestos (carbono, Kevlar, fibra de vidrio, honeycomb). Los modelos de la Serie VEGA tienen una estructura dinámicamente rígida, ideal para ofrecer una combinación única de prestaciones: tiempos de mecanizado reducidos, flexibilidad, acabado superficial de alta calidad y rigidez en el tiempo. Las cabinas integradas, las rejillas de extracción de polvo, los sistemas push and pull y las cámaras de visión garantizan un entorno de trabajo más seguro para los operadores.
Ponte en contacto con nosotros para obtener más información técnica o comercial o para solicitar una presentación en línea.
Campos de aplicación
- Aeroespacial
- Automotriz
- Modelos y moldes
- Ferroviario
Materiales de trabajo
- Compuestos
- Resinas
- Aleaciones ligeras
Características técnicas
| Eje | X | Y | Z | C | A |
|---|---|---|---|---|---|
| Recorrido | 2,6/6/8/12/17/20/23/30/43 m | 3,2/4,2/6,2/7,2/8,8 m | 1,5/2/3/3,3/4,2/5,3/6,9 m | +/- 270° | +/- 120° |
| Velocidad | 100 m/min | 45 m/min | 44 rpm | 40 rpm | |
| Electromandrino | Desde 15 kW hasta 42 kW a 24.000 rpm máx. | ||||
| Control numérico | Fanuc, Heidenhain, Siemens | ||||
| Cambiador de herramientas | De 18 a 60 posiciones | ||||
| Precisión lineal | ≤ 0,015 mm/m para ejes lineales | ||||
| Precisión rotativa | +/- 15 segundos de arco para ejes rotativos | ||||
| Sistema de medición | Escalas lineales, resolución de 5 micras | ||||
| Tecnologías combinadas | Corte por ultrasonidos | Impresión 3D | ||||
Galería de fotos
Accesorios

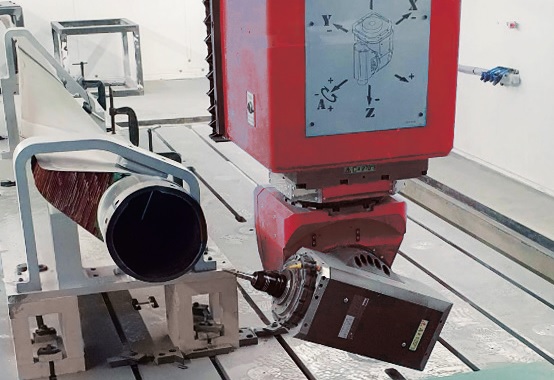

Cabezal monohusillo de 5 ejes de hasta 42 kW
Cabezal monohusillo que permite la inclinación y orientación tridimensional de la herramienta. Equipado con servomotores con reductor y un sistema de medición directa, garantiza un mecanizado dinámico y preciso. El cabezal está equipado con un sistema de sujeción del eje giratorio para una mayor rigidez de mecanizado.
Rejillas de extracción de polvo + campana de extracción
El centro de mecanizado VEGA está equipado con rejillas de extracción de polvo situadas debajo de las vías de rodadura o, alternativamente, en los paneles laterales de la máquina, lo que garantiza una buena extracción de polvo durante las operaciones de fresado. El cabezal de 5 ejes está equipado con un sistema de extracción de alta presión controlado electrónicamente para eliminar el polvo y las virutas en la zona de trabajo. La extensión de la campana electrónica puede gestionarse dentro del programa de trabajo y se adapta automáticamente en función de la longitud de la herramienta y la profundidad de mecanizado de la pieza.

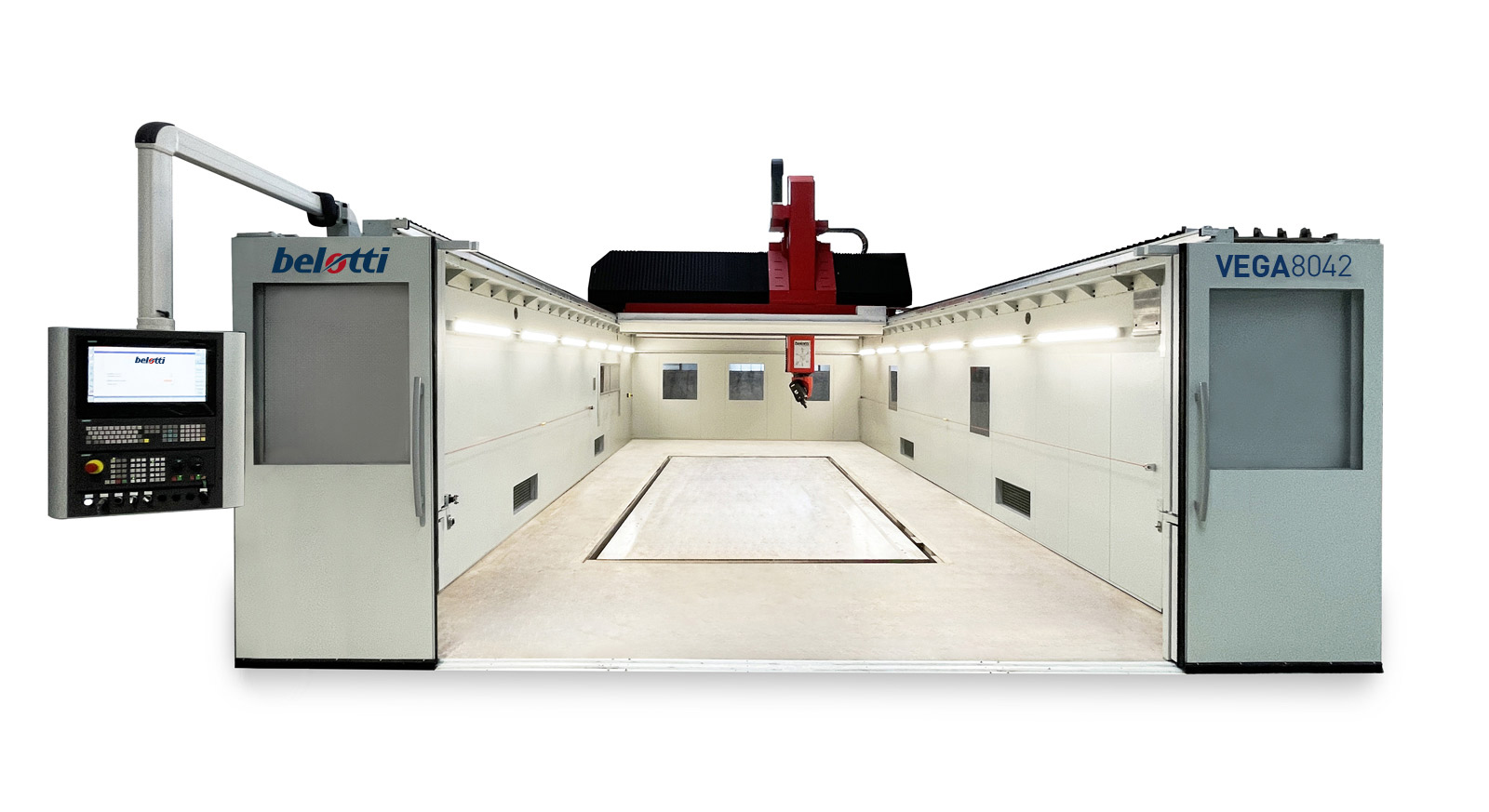

Cabina integral con techo móvil - VEGA
La cabina integral, fabricada con paneles fonoabsorbentes, está diseñada para garantizar la conformidad de la máquina con la normativa europea sobre emisiones sonoras para centros de mecanizado. Las puertas superiores automáticas tienen una abertura adecuada para introducir con una grúa aérea los componentes destinados al mecanizado, mientras que las puertas inferiores manuales tienen una abertura amplia para permitir su carga en función de los recorridos de la máquina.
Fuelle superior
Fuelle motorizado que limita la salida de virutas del área de trabajo, facilitando las operaciones de apertura/cierre y la carga de piezas mediante grúa aérea.
El área de trabajo, ya iluminada artificialmente, resulta además bien visible gracias al tejido translúcido especial de la persiana.

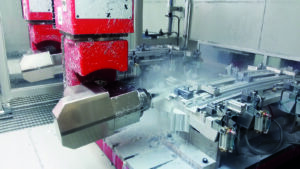

Doble puente
Segundo puente independiente equipado con el mismo cabezal de corte que el primer puente o con cabezales diferentes. La solución ideal para aumentar la productividad y la flexibilidad de la máquina.

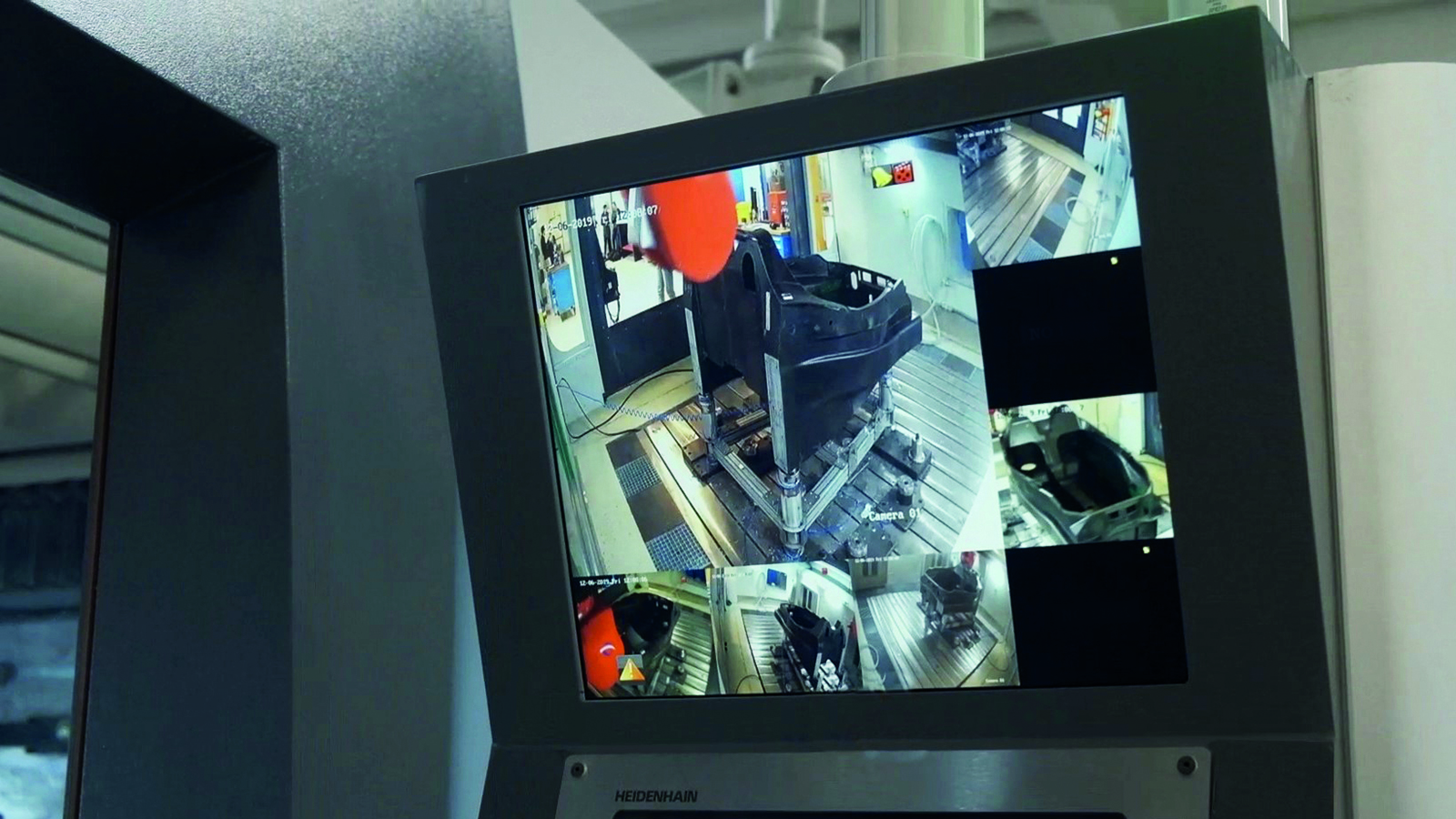

Cámaras de visión
Cámaras de visión en la carcasa del husillo para la verificación del ciclo de trabajo y la supervisión durante el mecanizado desatendido.
Sistema push and pull
Sistema de extracción con diferentes caudales en función del volumen de la máquina, caracterizado por entradas de extracción en un lado de la cabina y entradas de reintegración del aire filtrado en el lado opuesto.
Este sistema, especialmente indicado para entornos muy polvorientos, garantiza una mayor limpieza y seguridad gracias a una evacuación más eficaz del polvo generado por el mecanizado y al flujo de aire creado en el interior de la cabina.

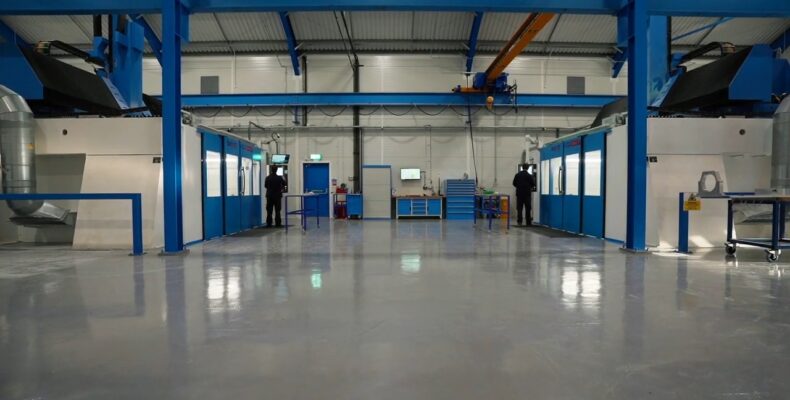

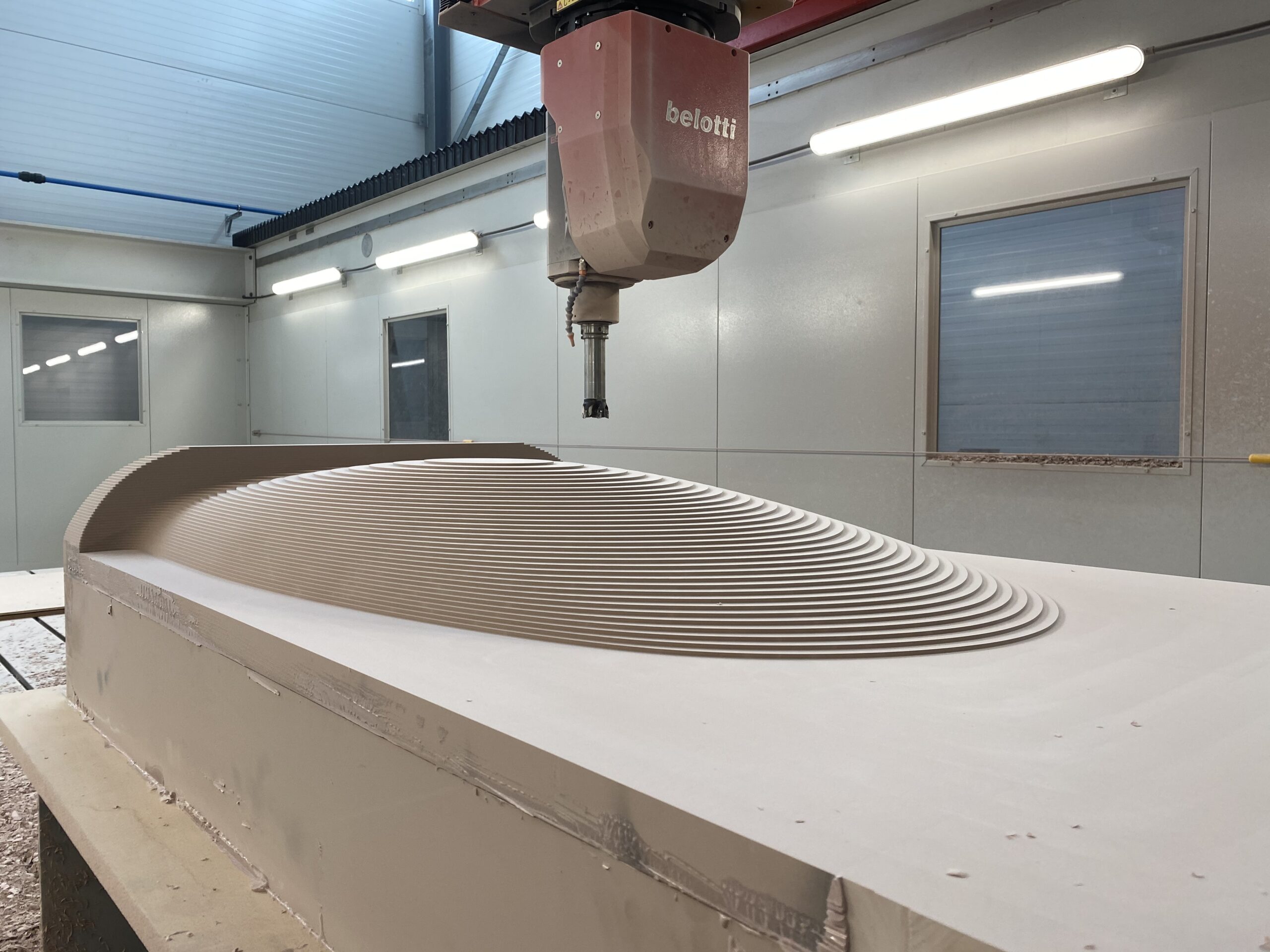

Success Stories
