Serie SKY
Serie de centros de mecanizado de 5 ejes ideales para el mecanizado de modelos y moldes de aleaciones ligeras y prototipos en material compuesto o resina.
Los centros cnc SKY de Belotti están especialmente indicados para el fresado de modelos y moldes de aluminio y aleaciones ligeras, el fresado de prototipos de resina para centros de estilo y el recorte de componentes estructurales en materiales compuestos.
Descripción
La Serie SKY de Belotti ha sido diseñada para satisfacer principalmente las necesidades de los sectores automotriz y aeroespacial, representando la solución ideal para realizar operaciones de mecanizado múltiples en 5 ejes. Los centros de mecanizado CNC Belotti SKY se caracterizan por una estructura monobloque, estabilizada térmicamente para garantizar una elevada precisión de mecanizado y estabilidad en el tiempo, mientras que el movimiento de los ejes se gestiona mediante esferas de tornillo. El cabezal de horquilla patentado por Belotti, compacto y rígido, está equipado con motores torque y frenos de bloqueo hidráulico en los ejes rotativos, lo que garantiza un acabado superficial superior durante el mecanizado simultáneo de los ejes lineales interpolados con los ejes rotativos A y C.
Las cabinas de protección integrales y las cámaras de visión situadas en la carcasa del husillo permiten la verificación continua del ciclo de trabajo y la supervisión del mecanizado desatendido, elevando aún más el nivel de seguridad y operatividad.
Entre las opciones adicionales se incluyen el sistema de extracción con campana motorizada, ideal para manipular los residuos del mecanizado, y el sistema de refrigeración líquida, completo con filtros y un evacuador de virutas, diseñado para el mecanizado de grandes volúmenes de aluminio. Este sistema está disponible también en una versión especial para el mecanizado de materiales compuestos, y ambos contribuyen a un entorno de trabajo más limpio y seguro.
Por último, la Serie SKY puede integrarse con tecnologías de mecanizado avanzadas, como el corte por ultrasonidos y la impresión 3D, que amplían aún más el potencial de aplicación de la máquina herramienta en términos de tipologías de mecanizado y acabado de piezas. Estas tecnologías combinables hacen que la Serie SKY sea extremadamente versátil y adecuada para una amplia gama de aplicaciones industriales.
Ponte en contacto con nosotros para obtener más información técnica o comercial o para solicitar una presentación en línea.
Campos de aplicación
- Aeroespacial
- Automotriz
- Ferroviario
- Modelos y moldes
- Calibres de control y medición
Materiales de trabajo
- Aleaciones ligeras
- Compuestos
- Resinas
Características técnicas
| Eje | X | Y | Z | C | A |
|---|---|---|---|---|---|
| Recorrido | 2,6/3,6 m | 1,7/2,2/3 m | 1,3 m | +/- 360° | +135° / -110° |
| Velocidad | 50 m/min | 30 m/min | 60 rpm | 60 rpm | |
| Electromandrino | Desde 22 kW hasta 42 kW a 24.000 rpm máx. | ||||
| Control numérico | Fanuc, Heidenhain, Siemens | ||||
| Cambiador de herramientas | De 18 a 200 posiciones | ||||
| Precisión lineal | ≤ 0,010 mm/m para ejes lineales | ||||
| Precisión rotativa | +/- 10 segundos de arco para ejes rotativos | ||||
| Sistema de medición | Escalas lineales, resolución de 5 micras | ||||
| Tecnologías combinadas | Corte por ultrasonidos | Impresión 3D | ||||
Galería de fotos
Accesorios

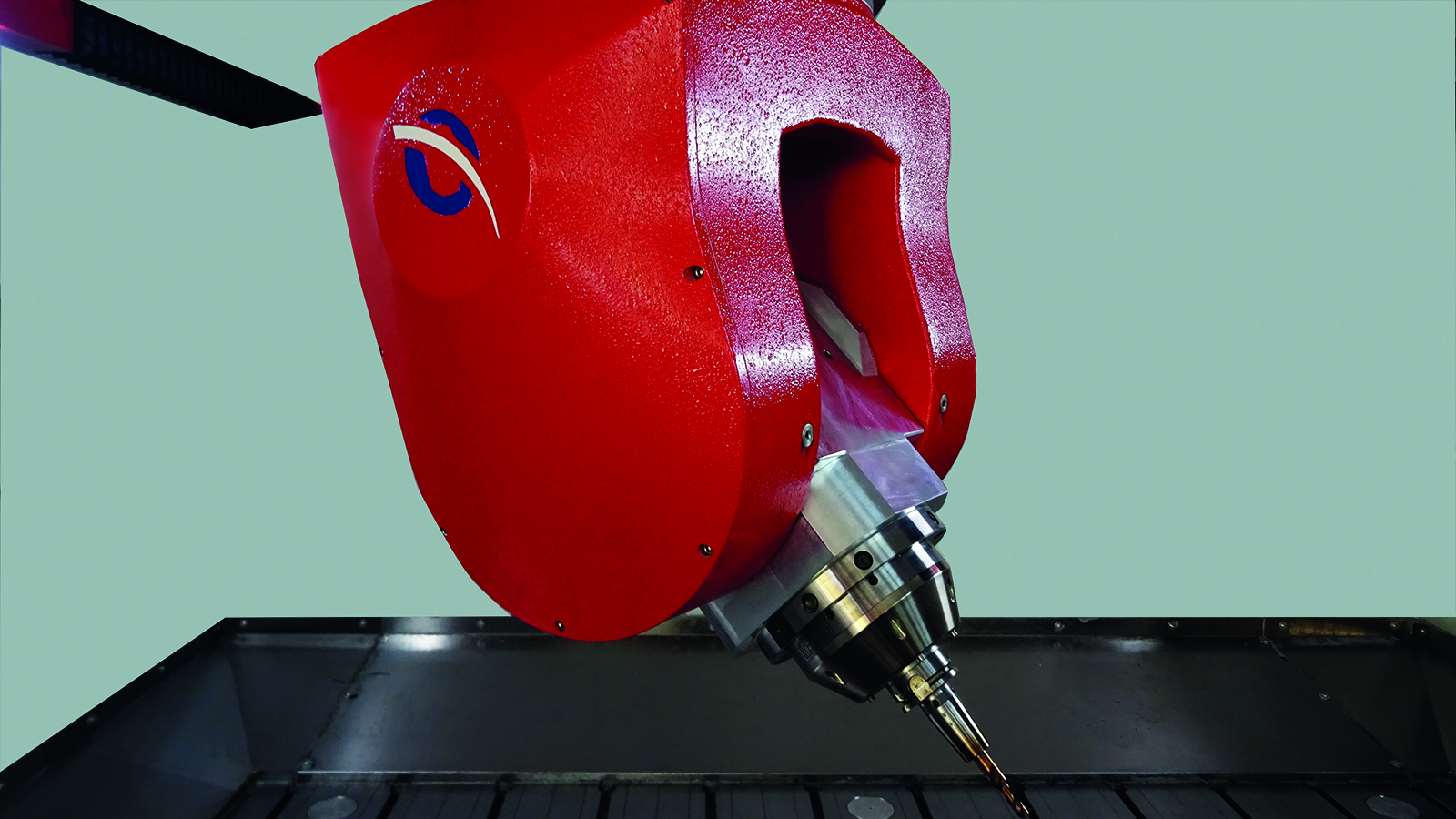

Cabezal de horquilla
El cabezal de horquilla de fundición de 5 ejes patentado por Belotti garantiza una precisión muy elevada durante el mecanizado y está también equipado con frenos hidráulicos en los ejes A y C. El eje C está controlado por un motor torque, mientras que el eje A está accionado por un motor con multiplicador de torque y recuperación de juego libre. Especialmente adecuado para conseguir un mayor grado de acabado superficial en el mecanizado simultáneo de ejes lineales interpolados con los ejes giratorios A y C, el cabezal con el centro de rotación del husillo del eje A desplazado puede alcanzar un destalonado de 45°, lo que permite mecanizar la pieza por la parte inferior.
Gracias a su simetría, garantiza una mayor estabilidad y rigidez y está especialmente indicado para el mecanizado de aluminio, para los sectores automotriz, aeronáutica e ingeniería mecánica.
Rejillas de extracción de polvo con posibilidad de canalización y recirculación del aire
El centro de mecanizado está equipado con rejillas de extracción de polvo situadas en la parte delantera de la máquina o en el panel trasero que permiten una buena extracción del polvo durante las operaciones de fresado.

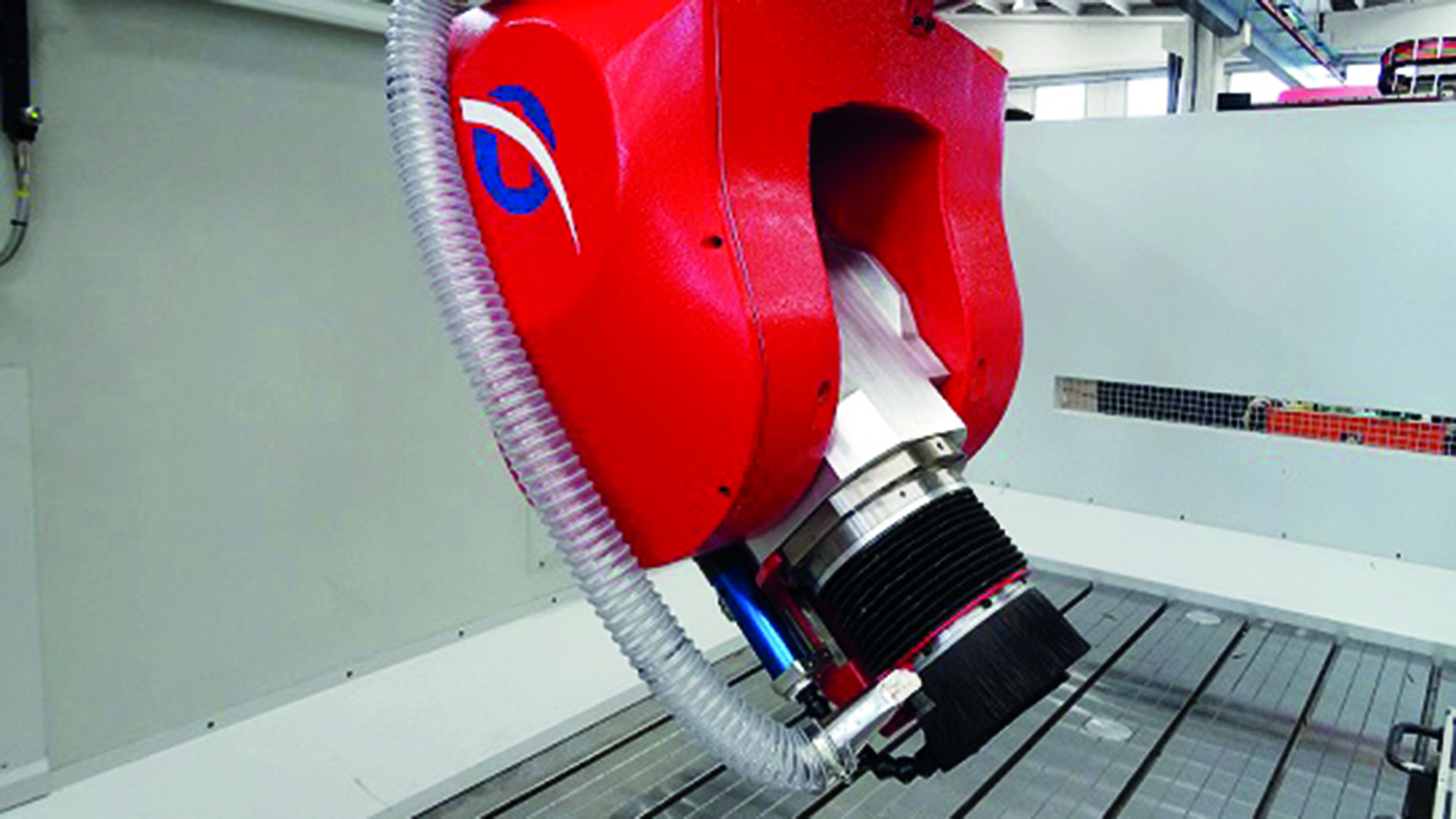

Campana de extracción
Sistema de extracción de alta presión para cabezal de 5 ejes con control electrónico, adecuado para eliminar el polvo y las virutas en el área de trabajo. La extensión de la campana motorizada electrónicamente se adapta automáticamente en función de la longitud de la herramienta y la profundidad de mecanizado de la pieza.

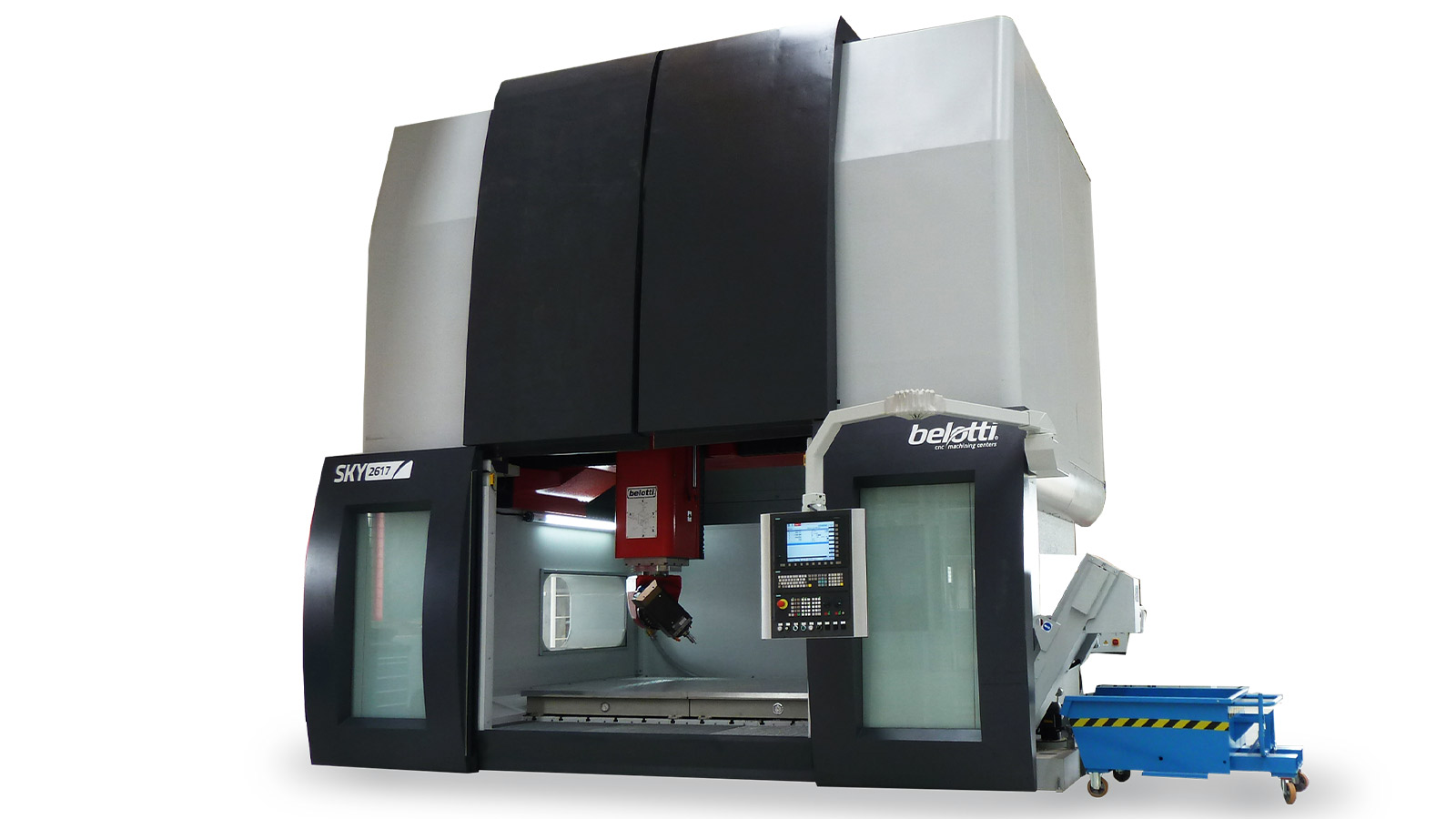

Cabina integral con techo móvil - SKY
La cabina integral, fabricada con paneles fonoabsorbentes, está diseñada para garantizar la conformidad de la máquina con la normativa europea sobre emisiones sonoras para centros de mecanizado. Las puertas superiores automáticas tienen una abertura adecuada para introducir con una grúa aérea los componentes destinados al mecanizado, mientras que las puertas inferiores manuales tienen una abertura amplia para permitir su carga en función de los recorridos de la máquina.

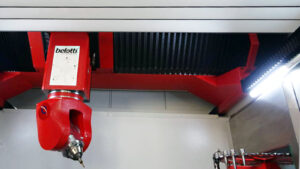

Fuelle superior
Fuelle motorizado que limita la salida de virutas del área de trabajo, facilitando las operaciones de apertura/cierre y la carga de piezas mediante grúa aérea.
El área de trabajo, ya iluminada artificialmente, resulta además bien visible gracias al tejido translúcido especial de la persiana.

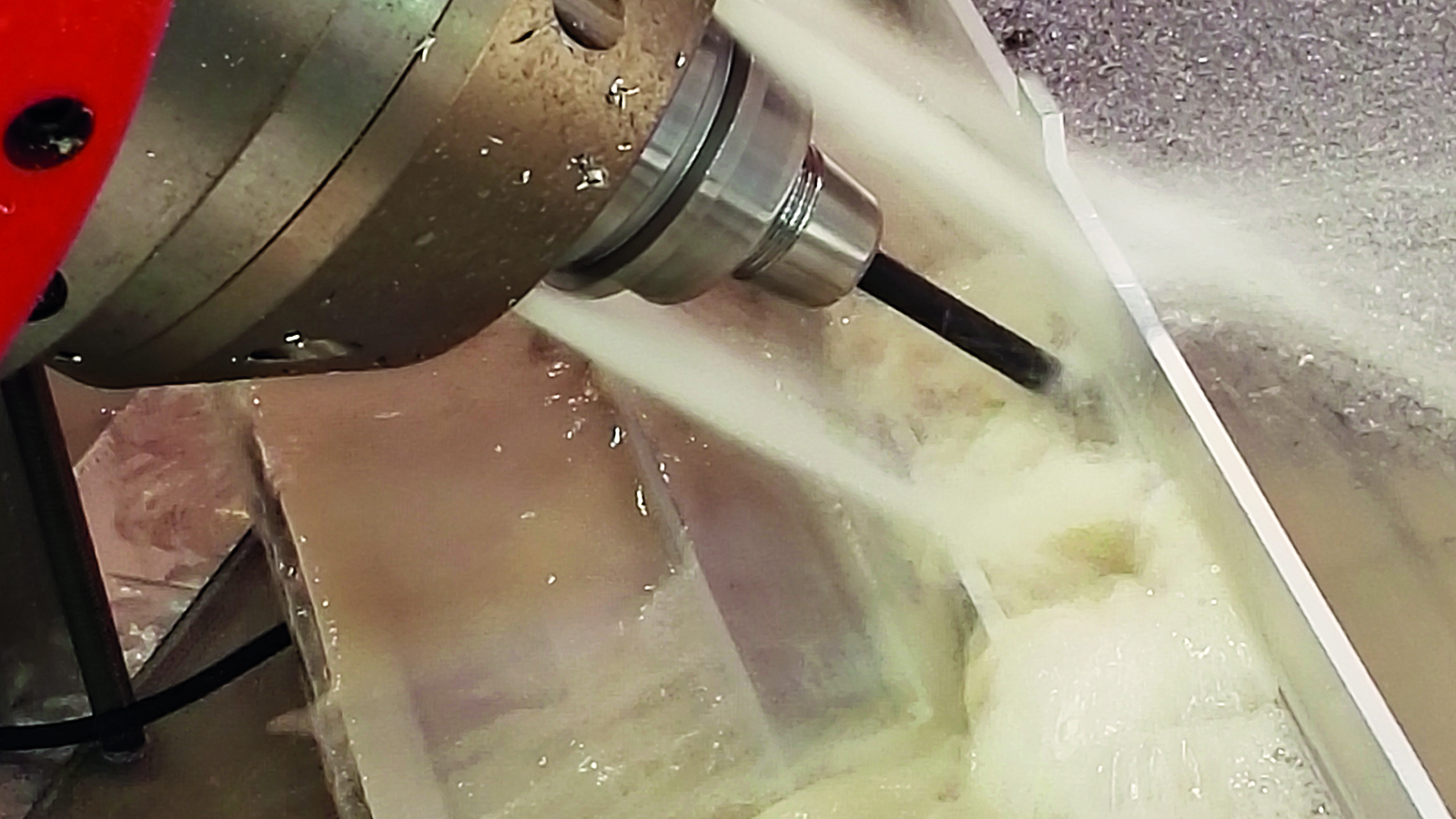

Sistema de lubricación y refrigeración con evacuador de virutas
Sistema de refrigeración líquido completo con transportador de virutas, depósito de recogida de líquidos con depurador mecánico de filtro textil y bombas de alta y baja presión.
