Centros de mecanizado multieje para el fresado y recorte de planchas de aluminio, plásticos técnicos y materiales compuestos.

Sistema de medición incremental directa para todos los ejes lineales con escala metálica presurizada.
Dos modelos disponibles:

• Unidad monosección con escala óptica de vidrio para longitudes de hasta 4 m;
• Unidad multisección con escala óptica de acero para longitudes de 4 m a 72 m. Este modelo no se ve afectado por las variaciones de temperatura en comparación con la versión de banda de acero.

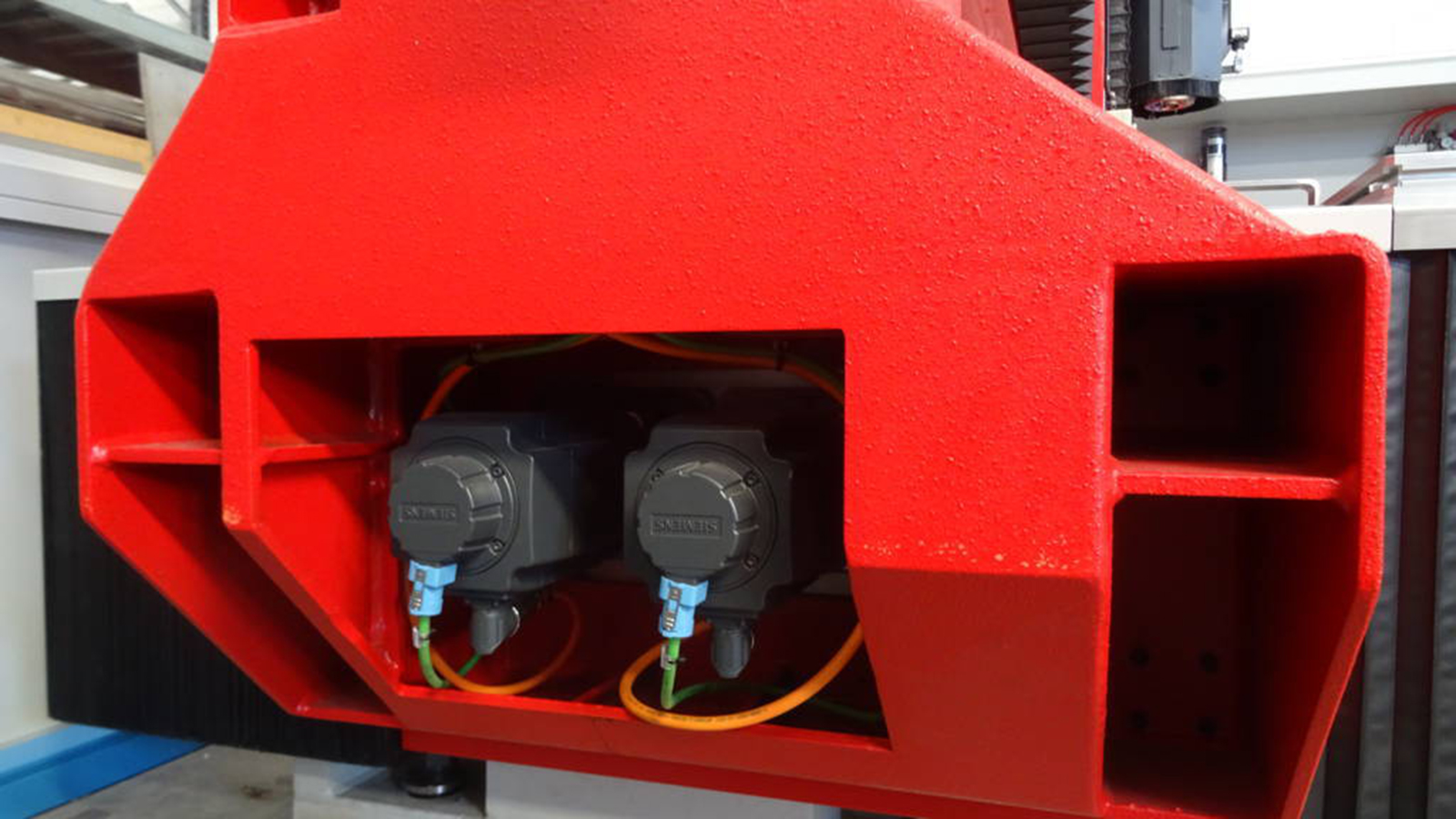

Dual Drive System: doble motor para los ejes X e Y. Puente Y con eliminación de juego libre (≤ 1 arcmin).

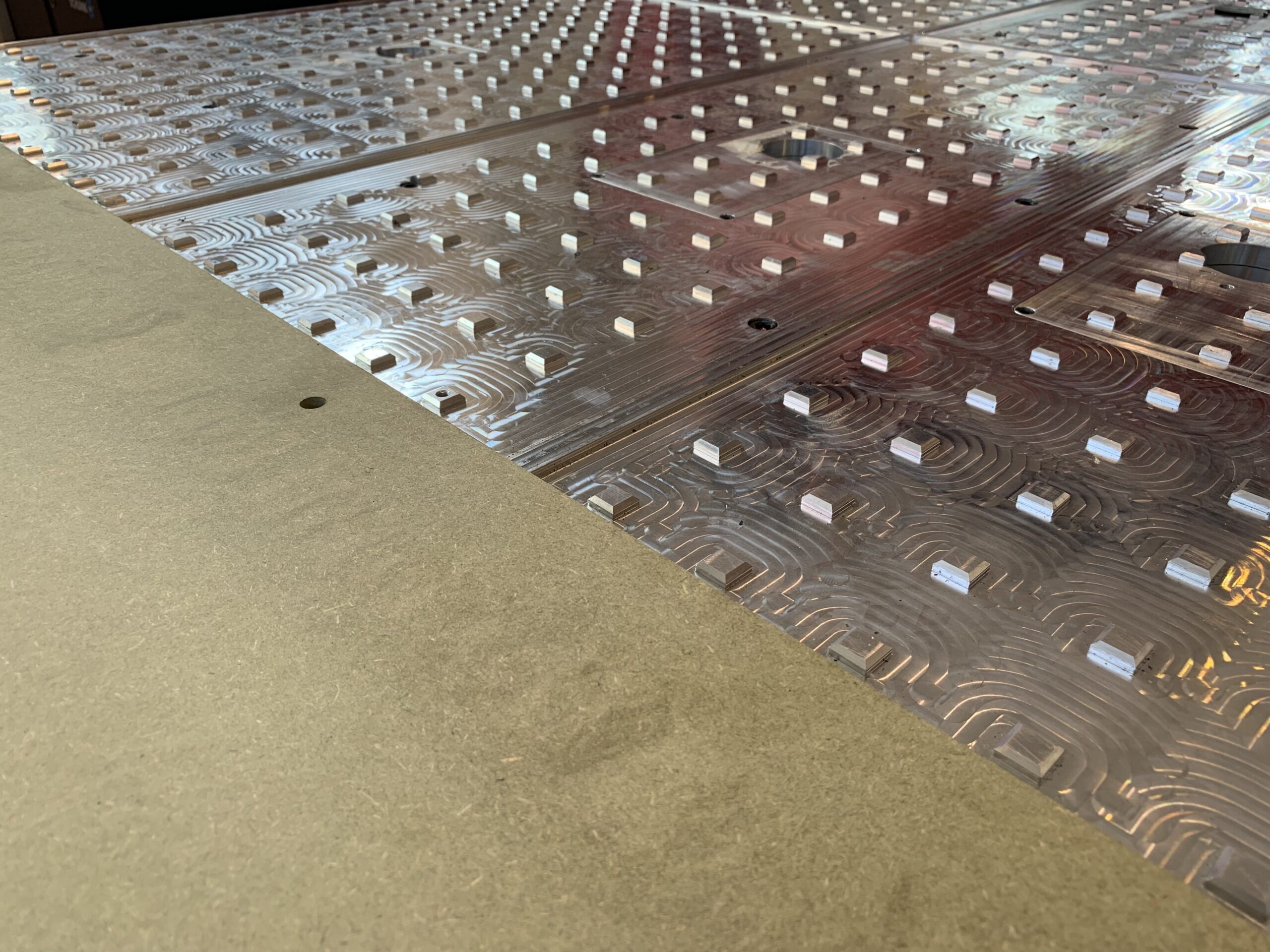

Mesa de aluminio en la que se atornillan paneles de material MDF (densidad media), especialmente diseñados para la elaboración de planchas de aluminio.
La mesa está subdividida en 12 zonas, que pueden gestionarse automáticamente mediante el Control Numérico, con electroválvulas de vacío y vacuostatos preajustados para controlar el umbral mínimo de vacío en la pieza a fin de lograr una sujeción segura. El panel MDF puede retirarse en caso de sujeción mecánica. Cualquier accesorio puede fijarse en ranuras en T especiales.

Cabezal de 5 ejes con electromandrino, encoder en vivo y sistema neumático de bloqueo del eje giratorio. Puede utilizarse como sustituto de la versión de 3 ejes o instalarse como un segundo cabezal de 5 ejes independiente (solución de doble cabezal).

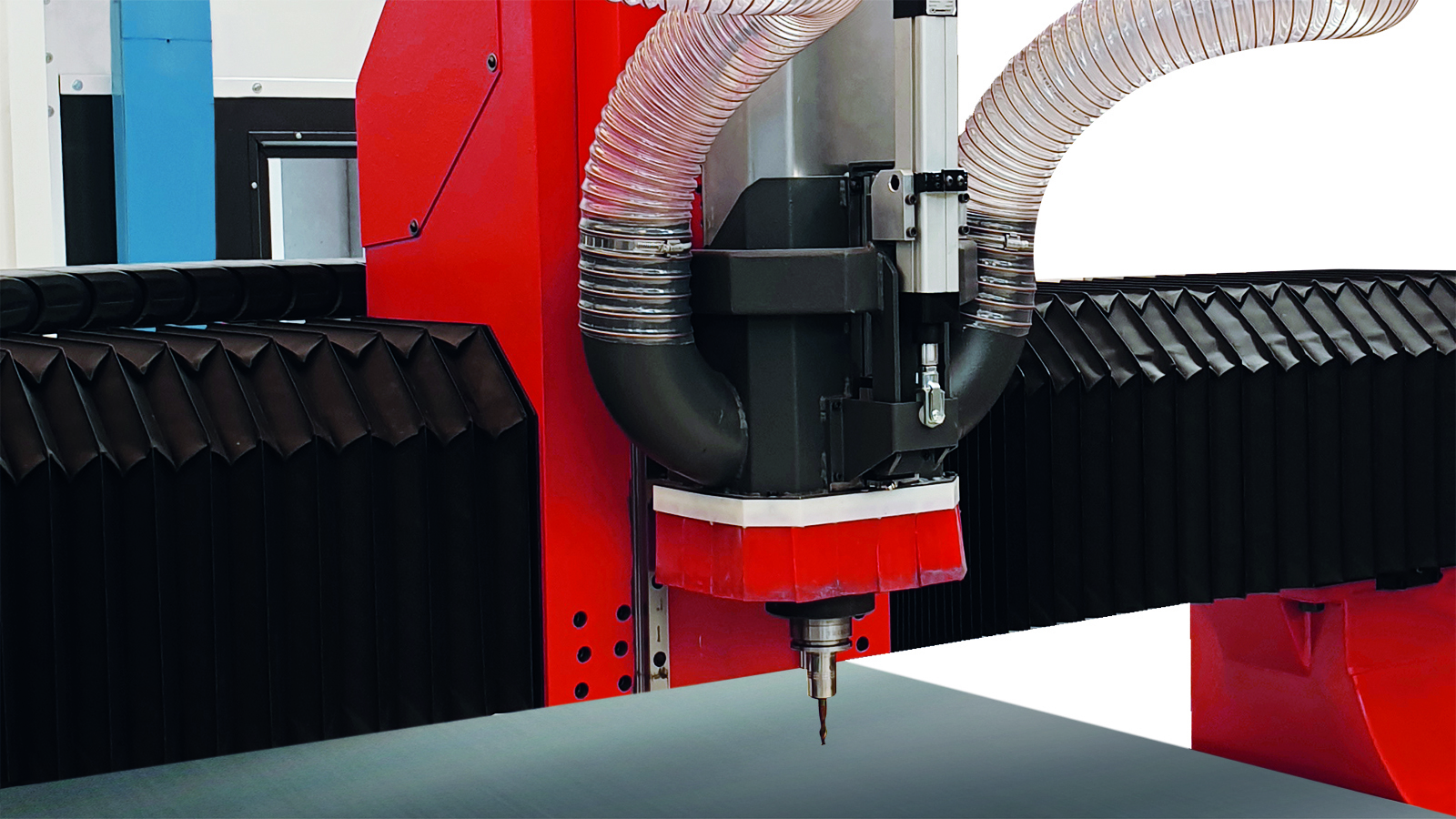

Campana de extracción de virutas para el mecanizado de 3 ejes con función de control electrónico. Dentro de un rango de 180 mm, la campana de extracción electrónica adapta automáticamente su extensión a la distancia real de la pieza de trabajo.
La campana se retrae automáticamente durante la fase de cambio de herramientas. El rendimiento de la campana puede variar considerablemente en función de la geometría de la pieza, el material y la estrategia de mecanizado.

Sistema de engrase centralizado, con control de presión y nivel mínimo en el depósito, que proporciona una lubricación automática de las piezas móviles.
La lubricación está controlada por el CN en modo totalmente automático y prolonga la vida útil de las piezas mecánicas.

CSRS es el equipo patentado por Belotti que se aplica al cabezal de 3 ejes del centro de mecanizado NOVA, que ejerce un empuje de compactación elevado y constante en la zona de la herramienta durante todo el mecanizado. Por este motivo, está especialmente recomendado por su estabilidad garantizada incluso en el caso de paquetes de planchas.

El sistema consta de dos puentes independientes: el puente 1 equipado con un husillo de 3 ejes de 30 kW y el puente 2 equipado con un prensor móvil CSRS para fresado y un prensor fijo para taladrado y retirada de puentes. Para el mecanizado con paquetes de planchas, los dos puentes funcionan en modo acoplado. Si no se utiliza el puente 2, es posible configurar el sistema en versión estándar de 3 ejes.

PRINCIPALES VENTAJAS:

• Preservar la estabilidad
• Mejorar la calidad del acabado y la rapidez de ejecución
• Resolver cualquier problema de penetración de líquidos
• Mantener limpia la zona de trabajo gracias a un eficaz sistema de extracción que transporta las virutas a un contenedor especial, facilitando finalmente la descarga de las piezas acabadas
