Serie NESTING
Serie compacta de centros cnc de 3 ejes para el mecanizado de grandes planchas de aluminio y plásticos.
NESTING es la Serie compacta y altamente flexible de centros de mecanizado Belotti, desarrollada para responder a las exigencias de múltiples sectores industriales como el embalaje, la industria mecánica, los calibres de control y medición, el automotriz y aeroespacial. Una solución tecnológica ideal para obtener piezas pequeñas a partir del mecanizado de grandes planchas de aluminio y plásticos técnicos con espesores de hasta 50 mm.
Descripción
Los centros de mecanizado de tres ejes de la Serie NESTING se caracterizan por un tamaño reducido y unos indicadores de eficacia de mecanizado del 100% para los plásticos técnicos, del 70% para el aluminio y del 30% para las resinas. La configuración compacta, combinada con la elevada dinámica del cabezal de fresado, garantizan la máxima calidad de las superficies mecanizadas y una elevada productividad gracias a la optimización de los tiempos de ciclo y del material utilizado.
Los centros de mecanizado de 3 ejes Belotti NESTING están diseñados para funcionar sin supervisión durante todo el tiempo de ciclo de mecanizado, lo que permite una reducción significativa de los costes del operador y un elevado retorno de la inversión (ROI).
La estructura compacta y monolítica, de acero electrosoldado con guías dobles de 90° a ambos lados de la base, garantiza una elevada rigidez del puente y una reducción de los tiempos de manejo e instalación.
La mesa de extracción de aluminio con panel de MDF y sistema de bloqueo de vacío y el sistema de extracción con ajuste electrónico de la campana extractora CN, garantizan un entorno de trabajo más limpio y seguro.
La opción “Easy Programming”, un software plug-in CAM/CNC desarrollado por Belotti, simplifica la programación de las operaciones NESTING para geometrías 2D y mecanizados complejos, facilitando al operador el uso del centro de mecanizado.
Ponte en contacto con nosotros para obtener más información técnica o comercial o para solicitar una presentación en línea.
Campos de aplicación
- Embalaje
- Calibres de control y medición
- Automotriz
- Aeroespacial
- Ferroviario
- Design y mobiliario
- Náutico
- Energía y construcción
Materiales de trabajo
- Plásticos técnicos
- Planchas de aluminio
- Aleaciones ligeras
- Plásticos
- Resinas
Características técnicas
| Eje | X | Y | Z |
|---|---|---|---|
| Recorrido | 3/4 m | 1,6/2/2,5 m | 0,45 m |
| Velocidad | 50 m/min | 30 m/min | |
| Electromandrino | Desde 15 kW hasta 22 kW a 24.000 rpm máx. | ||
| Control numérico | Fanuc, Siemens | ||
| Cambiador de herramientas | De 11 a 30 posiciones | ||
| Precisión lineal | ≤ 0,015 mm/m para ejes lineales | ||
Galería de fotos
Accesorios
Mesa de extracción de aluminio con panel de MDF
Mesa de aluminio en la que se atornillan paneles de material MDF (densidad media), especialmente diseñados para la elaboración de planchas de aluminio.
La mesa está subdividida en 12 zonas, que pueden gestionarse automáticamente mediante el Control Numérico, con electroválvulas de vacío y vacuostatos preajustados para controlar el umbral mínimo de vacío en la pieza a fin de lograr una sujeción segura. El panel MDF puede retirarse en caso de sujeción mecánica. Cualquier accesorio puede fijarse en ranuras en T especiales.
Campana de extracción electrónica con cabezal de 3 ejes
Campana de extracción de virutas para el mecanizado de 3 ejes con función de control electrónico. Dentro de un rango de 180 mm, la campana de extracción electrónica adapta automáticamente su extensión a la distancia real de la pieza de trabajo.
La campana se retrae automáticamente durante la fase de cambio de herramientas. El rendimiento de la campana puede variar considerablemente en función de la geometría de la pieza, el material y la estrategia de mecanizado.
Mesa vertical
Adecuada para operaciones de mecanizado secundario en el lateral de la plancha. Situada en la parte delantera del centro de mecanizado, permite centrar y fijar las planchas para las operaciones de fresado, taladrado y roscado.
Sistema de lubricación mínima a través del husillo
Sistema de engrase centralizado, con control de presión y nivel mínimo en el depósito, que proporciona una lubricación automática de las piezas móviles.
La lubricación está controlada por el CN en modo totalmente automático y prolonga la vida útil de las piezas mecánicas.

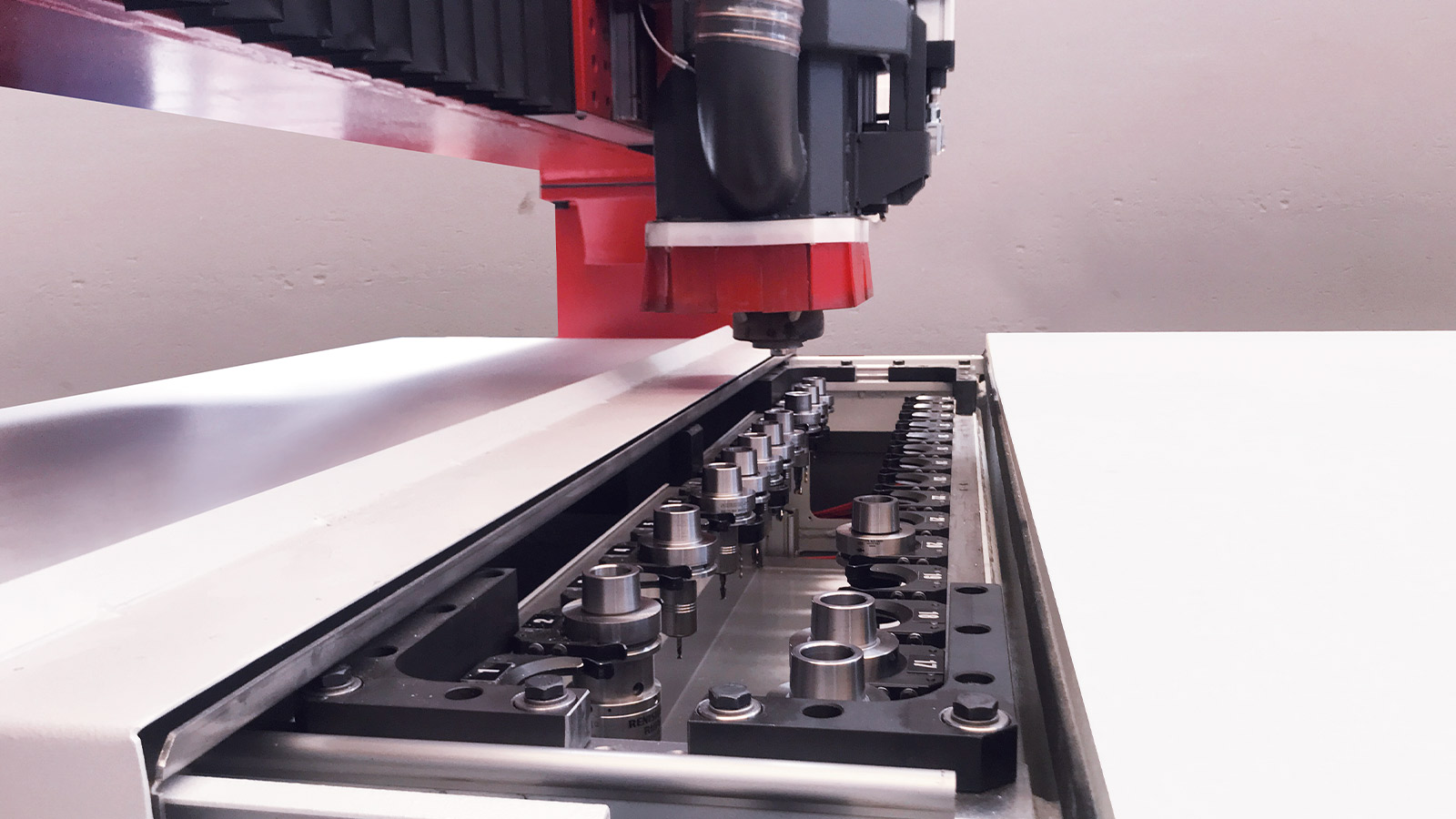

Cambiador automático de herramientas de hasta 30 posiciones
